LMK5MAUU轴承
更新日期：
类型：【直线运动 - 方法兰直线轴承】
基本尺寸：内径：5 mm，外径：10 mm，厚度：15 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【LM：直线运动轴承】【K：方形法兰盘】后缀列表：【M：440C 不锈钢材质】【A：钢保持架】【UU：密封型，轴承两侧带橡胶密封圈】
LMK5MAUU直线轴承属于LMK-440C型方法兰直线轴承系列，适用于各类轻载直线运动系统。其基本结构包含内径5mm、外径10mm、厚度15mm的紧凑尺寸，便于在空间受限的精密设备中布置安装。该型号轴承通常采用耐腐蚀性较好的不锈钢材质，配合内置的滚动体结构，可在一定条件下降低摩擦系数，提升往复运动的平稳性。
此类方法兰设计通过法兰面的固定孔位实现快速安装，适用于自动化导轨、精密测量仪器及小型化传动模块等场景。在常规使用环境下，该结构有助于分散径向载荷，并对中等频率的直线运动表现出适应性。轴承内部通常配备防尘结构，可在一定程度上减少污染物侵入，延长使用寿命。
值得注意的是，实际应用中需根据负载强度、运动速度及工作环境匹配相应的导向轴与润滑方案。在符合设计规范的条件下，此类轴承能为小型自动化单元提供有效的直线运动支持。
L
M
K
5
M
A
U
U
LM：直线运动轴承
K：方形法兰盘
5：内径代号，内径：5 mm
M：440C 不锈钢材质
A：钢保持架
UU：密封型，轴承两侧带橡胶密封圈
LM：
直线运动轴承
K：
方形法兰盘
5：
内径代号，内径：5 mm
M：
440C 不锈钢材质
A：
钢保持架
UU：
密封型，轴承两侧带橡胶密封圈
| 公称型号(LMK-M系列) | ||
| 品牌：CALOX | 开式 | LMK5MA |
| 密封型 | LMK5MAUU | |

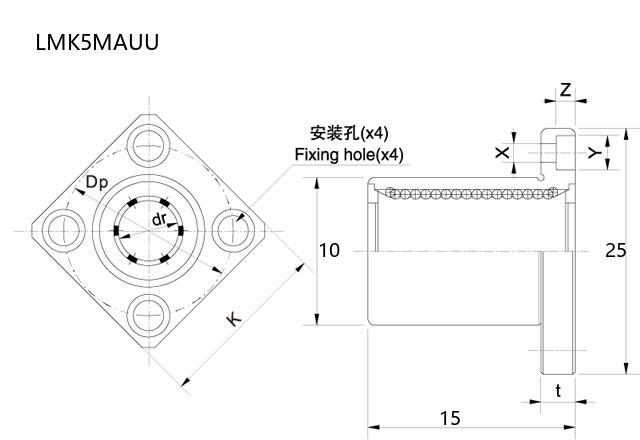

| 主要尺寸(mm) | ||
| 内径 | dr | 5 |
| 外径 | D | 10 |
| L | 15 | |
| 公差(μm) | ||
| 高可计算 | Δdr | 0/-8 |
| ΔD | 0/-11 | |
| 公差(mm) | ||
| ΔL | ±0.3 | |
| 法兰部(mm) | ||
| 高可实测 | Df | 25 |
| K | 20 | |
| t | 5 | |
| P.C.D | 17 | |
| X×Y×Z | 3.5×6×3.1 | |
| 轴径 | ||
| d(mm) | 5 | |
| 钢球 | ||
| 线路(n) | 4 | |
| 偏心 | ||
| e(μm) | 8 | |
| 直角度 | ||
| ⊥(μm) | 8 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 0.167 |
| 基本额定静载荷 | Cor | 0.206 |
| 材质 | ||
| 高可出具 | 外壳(Ring) | 440C |
| 保持架(Cage) | SUS304 | |
| 滚动体(Ball) | 440C | |
| 表面处理 | ||
| Surface | — | |
| 精度 | ||
| 等级(P) | 普通级 | |
| 质量 | ||
| m(kg) | 0.013 | |
