234924-M-SP轴承
更新日期：
类型：【推力轴承 - 推力角接触球轴承】
基本尺寸：内径：120 mm，外径：165 mm，厚度：54 mm。
价格区间：￥5883.23 - ￥6530.39【详情】
前缀列表：【2：双向推力角接触球轴承】【3：公称接触角 60°】【4：直径系列 0系列】【9：内径超大型】后缀列表：【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
234924-M-SP属于2349系列主轴轴承，是一种推力角接触球轴承。其结构设计结合了双向推力承载与角接触特性，适用于需要同时承受轴向负荷和一定径向负荷的精密机械场合。该型号轴承基本尺寸为内径120毫米、外径165毫米、厚度54毫米，整体尺寸比例经过优化，在有限空间内实现了较高的刚性配置。
此类轴承采用高精度钢球与特殊沟道几何设计，通过预载荷调整可提升运行稳定性，降低高速运转时的振动噪音。接触角与滚道轮廓的匹配增强了轴向承载能力，同时兼顾了部分力矩负荷。在润滑充分条件下，其温升控制与动态精度保持能力较为突出。
2349系列轴承常见于机床主轴、精密回转台及测试设备等场景，配合适当密封与润滑方案可在中等转速下实现长效平稳运行。选型时需结合具体负载分布、转速范围及精度要求进行综合评估，确保与其他部件形成匹配的刚度体系。
2
3
4
9
2
4
-
M
-
S
P
2：双向推力角接触球轴承
3：公称接触角 60°
4：直径系列 0系列
9：内径超大型
24：内径：120 mm
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
2：
双向推力角接触球轴承
3：
公称接触角 60°
4：
直径系列 0系列
9：
内径超大型
24：
内径：120 mm
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

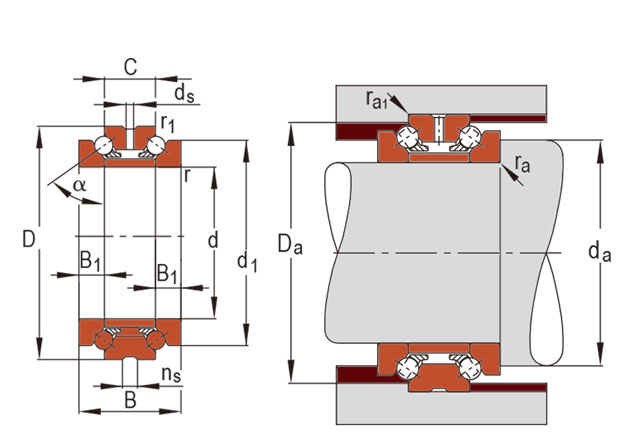

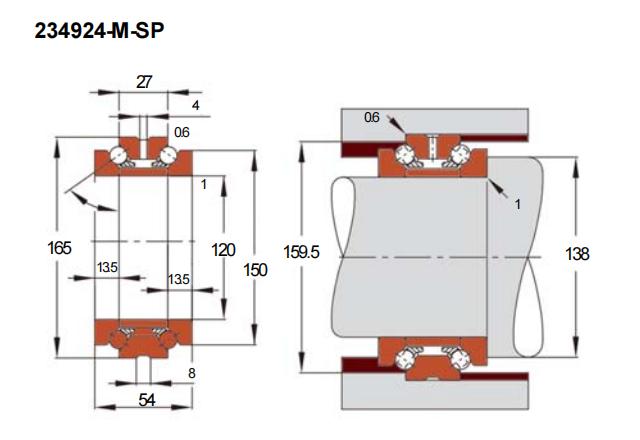

| 公称型号(双向推力) | ||
| 品牌：CALOX | 2349系列 | 234924-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 165 |
| 厚度 | B | 54 |
| C | 27 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 65 |
| 基本额定静载荷 | Cor | 217.6 |
| 疲劳极限载荷(KN) | ||
| 疲劳极限载荷 | Cu | - |
| 极限速度(rpm) | ||
| 高可计算 | 脂润滑 | 2400 |
| 油润滑 | 3200 | |
| 其他尺寸(mm) | ||
| 高可实测 | d1 | 150 |
| B1 | 13.5 | |
| r(min) | 1 | |
| r1(min) | 0.6 | |
| ds | 4 | |
| ns | 8 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(h12) | 138 |
| Da(H12) | 159.5 | |
| ra(max) | 1 | |
| ra1(max) | 0.6 | |
| 重量(kg) | 3.12 | |
