NNU4880-S-M-SP轴承
更新日期：
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：400 mm，外径：500 mm，厚度：100 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【NNU：双列圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离】后缀列表：【-S：外圈带油孔】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
NNU4880-S-M-SP属于超高精密类圆柱滚子轴承中的NNU型结构。该型号采用双列滚子与可分离式设计，内圈带双挡边并搭配整体式黄铜保持架，能够有效承受较大的径向载荷和一定的双向轴向载荷。其内径为400毫米，外径为500毫米，厚度为100毫米，尺寸规格适用于中大型精密机械的安装需求。
这类轴承在制造中通常选用高品质渗碳钢或高纯度轴承钢，通过特殊热处理工艺与超精加工，使滚道与滚子具有较高的形状精度和表面质量。其设计特点包括运转平稳性较好、刚性较高，并允许轴与轴承座之间产生有限的轴向位移，有助于补偿安装误差或热膨胀引起的尺寸变化。
NNU4880-S-M-SP常见于大型机床主轴、高精度齿轮箱及某些专用工业转台等设备。在应用中需注意保持适当润滑状态并控制工作温度，以维持其精度特性。此类轴承的选型需结合具体工况条件进行综合评估。
N
N
U
4
8
8
0
-
S
-
M
-
S
P
NNU：双列圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
4：宽度系列：特宽 4 系列，比3系列更宽，用于要求高轴向承载和稳定性的重载场合
8：直径系列：超特轻 8 系列
80：内径：400 mm
-S：外圈带油孔
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
NNU：
双列圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
4：
宽度系列：特宽 4 系列，比3系列更宽，用于要求高轴向承载和稳定性的重载场合
8：
直径系列：超特轻 8 系列
80：
内径：400 mm
-S：
外圈带油孔
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

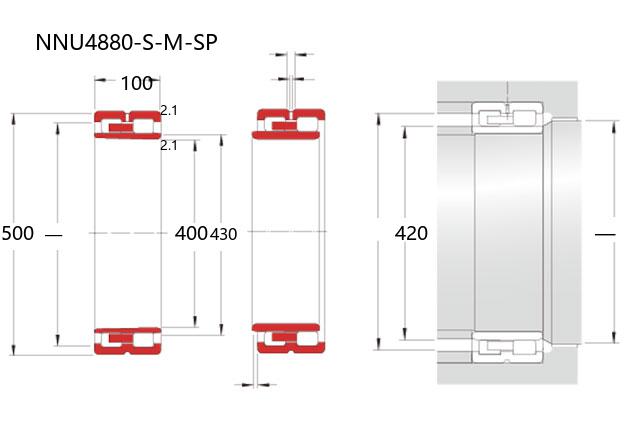

| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU4880-S-M-SP |
| 锥孔型 | — | |
| 主要尺寸(mm) | ||
| 内径 | d | 400 |
| 外径 | D | 500 |
| 宽度 | B | 100 |
| 高可实测 | r(min) | 2.1 |
| Fw(Ref.) | 430 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 905 |
| 基本额定静载荷 | Cor | 2540 |
| 限制速度(rpm) | ||
| 高可计算 | 脂润滑 | |
| 油润滑 | ||
| 允许位移 | ||
| 轴向 | s(mm) | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 420 |
| d1a(min) | — | |
| Da(max) | ||
| Da(min) | 479 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| CC9(max) | ||
| CC0(min) | ||
| CC0(max) | ||
| CC1(min) | ||
| CC1(max) | ||
| 直孔型 | CC1(min) | |
| CC1(max) | ||
| 润滑孔尺寸(mm) | ||
| 高可实测 | dh | |
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 45.7 | |
