S7901CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：12 mm，外径：24 mm，厚度：6 mm。
价格区间：￥139.72 - ￥1198.37【详情】
前缀列表：【S：标准密封型】后缀列表：【C：15° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【SU：单个万能组合】
S7901CTP4SU是一款超高精密角接触球轴承，属于标准密封型-S系列。其基本尺寸为内径12毫米、外径24毫米、厚度6毫米，结构紧凑。
该轴承采用接触角设计，能够同时承受径向和轴向联合载荷，尤其适用于需要高刚性和精确旋转精度的场合。P4级的超高精度等级确保了轴承在高速运转下仍能保持极低的振动和噪音水平，满足精密设备对平稳性的严苛要求。标准密封结构（-S型）有效防止润滑脂泄漏并阻挡外部污染物侵入，有助于延长使用寿命并维持稳定的性能。
选材与制造工艺注重耐磨性与尺寸稳定性，使其在长期连续工作中能保持精度。此类轴承常见于精密仪器主轴、高速电主轴、医疗设备及高精度机床等对旋转精度和可靠性要求较高的领域。用户在选型时需结合具体的载荷条件、转速范围及安装环境进行综合评估，以确保其性能得到最佳发挥。
S
7
9
0
1
C
T
P
4
S
U
S：标准密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
01：内径：12 mm
C：15° 接触角
T：聚酰胺保持架
P4：P4 级精度
SU：单个万能组合
S：
标准密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
01：
内径：12 mm
C：
15° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准钢球密封型 | S7901CTP4SU | |

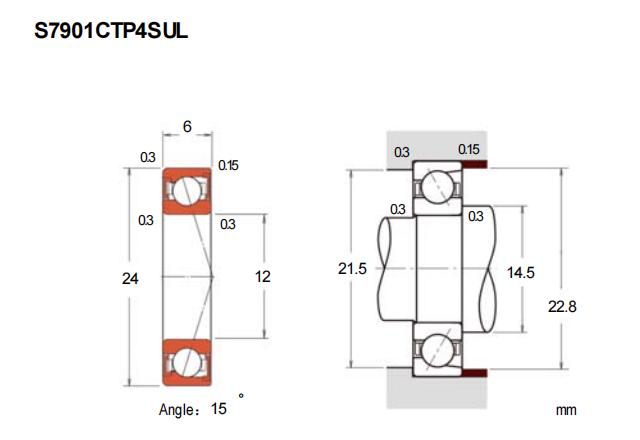

| 主要尺寸(mm) | ||
| 内径 | d | 12 |
| 外径 | D | 24 |
| 厚度（单列） | B | 6 |
| 厚度（多列） | T | |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 3.55 |
| 基本额定静载荷 | C0r | 1.86 |
| 极限载荷(KN) | ||
| 轴向-单个 | 1.45 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 14.7 | |
| 作用点(mm) | ||
| a | 5.4 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 63900 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 14.5 | |
| Da(max) | 21.5 | |
| Db(max) | 22.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 8.6 |
| 轻预紧 | L | 16 |
| 中预紧 | M | 41 |
| 重预紧 | H | 77 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 12 |
| 轻预紧 | L | 16 |
| 中预紧 | M | 25 |
| 重预紧 | H | 34 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 4 |
| 轻预紧 | L | 2 |
| 中预紧 | M | -3 |
| 重预紧 | H | -8 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.011 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB 71901CTA-2RZ/P4轴承 角接触球轴承-标准密封型 |
HRB | 12 X 24 X 6 | 华东 | 哈尔滨 | 200 | 174.65 | ￥139.72 | |
| SKF S71901 CDGA/P4A轴承 超精密角接触球轴承D设计 |
SKF | 12 X 24 X 6 | 华东 | 意大利 | 7 | 933.51 | ￥833.49 | |
| FAG B71901-C-2RSD-T-P4S-UL轴承 超精密角接触球轴承 |
FAG | 12 X 24 X 6 | 华北 | 12 | 734.6 | ￥607.11 | ||
| FAG B71901-C-2RSD-T-P4S-UM轴承 超精密角接触球轴承 |
FAG | 12 X 24 X 6 | 海外 | 4 | 1198.37 | ￥943.6 | ||
