NF304W轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】
基本尺寸：内径：20 mm，外径：52 mm，厚度：15 mm。
价格区间：￥70.51 - ￥114.82【详情】
前缀列表：【NF：圆柱滚子轴承，内圈双挡边，外圈单挡边，外圈可分离】后缀列表：【W：冲压钢板保持架】
NF304W型轴承属于单列圆柱滚子轴承中的NF系列，其结构特点是内外圈均带有挡边，能够有效承受单向轴向载荷，同时具备良好的径向承载能力。该型号轴承内径为20毫米，外径为52毫米，厚度为15毫米，尺寸设计适用于中等负荷的紧凑型结构。在机械传动、电机主轴等场景中，此类轴承常被用于支撑旋转部件，其滚子与滚道之间的线性接触特性有助于分散应力，降低摩擦损耗。
由于采用短圆柱滚子与精密挡边配合，该结构在高速运转条件下可能表现出较好的稳定性。需注意实际应用中需配合适当的润滑与密封措施，以延长使用寿命。此类轴承的选型需综合考虑工况载荷、转速范围及安装空间等因素，在部分工业设备中可作为基础传动元件使用。
N
F
3
0
4
W
NF：圆柱滚子轴承，内圈双挡边，外圈单挡边，外圈可分离
3：尺寸系列：03系列（宽度正常，外径稍大）
04：内径：20 mm
W：冲压钢板保持架
NF：
圆柱滚子轴承，内圈双挡边，外圈单挡边，外圈可分离
3：
尺寸系列：03系列（宽度正常，外径稍大）
04：
内径：20 mm
W：
冲压钢板保持架
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NF304M |
| 冲压钢 | NF304W | |
| 尼龙 | NF304ET | |

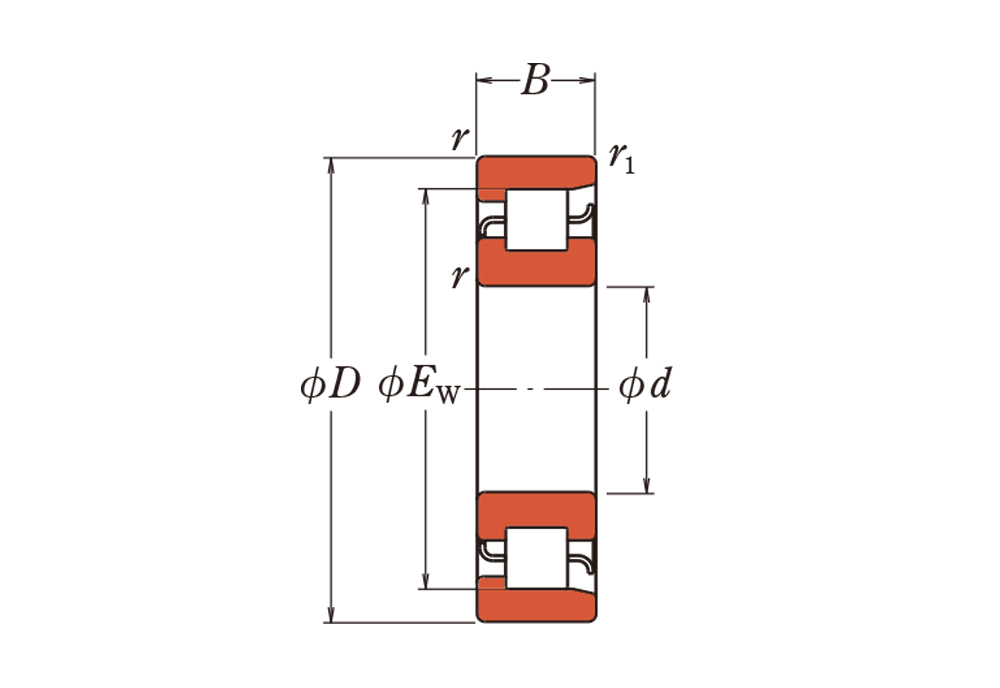

| 主要尺寸(mm) | ||
| 内径 | d |
20 |
| 外径 | D |
52 |
| 厚度 | B |
15 |
| 高可实测 | r(min) | 1.1 |
| r1(min) | 0.6 | |
| Ew | 44.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 21.4 |
| 基本额定静载荷 | Cor | 17.3 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 14000 |
| 机械转速 | — | |
| 脂润滑 | 10000 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 26.5 |
| Db(max) | 48 | |
| Db(min) | 46 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 重量(kg) | 0.148 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK NF304轴承 圆柱滚子轴承 |
NSK | 20.00 X 52.00 X 15.00 | 华东 | 5 | 114.82 | ￥91.13 | ||
| NSK NF304W轴承 圆柱滚子轴承 |
NSK | 20.00 X 52.00 X 15.00 | 华东 | 日本 | 18 | 75.45 | ￥70.51 | |
| NSK NF304W轴承 圆柱滚子轴承 |
NSK | 20.00 X 52.00 X 15.00 | 华东 | 181 | 95.17 | ￥84.97 |
