NNU49/560-S-M-SP轴承
更新日期：
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：560 mm，外径：750 mm，厚度：190 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【NNU：双列圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离】后缀列表：【-S：外圈带油孔】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
NNU49/560-S-M-SP属于超高精密类圆柱滚子轴承，采用典型的NNU型设计结构。该型号内径为560毫米，外径为750毫米，厚度为190毫米，尺寸规格适用于重载工况下的高精度旋转需求。其结构特点为双列滚子与实体黄铜保持架配合，能够有效承受较大的径向负荷，同时通过优化设计的滚道与滚子轮廓，改善了运转过程中的应力分布状况。
该轴承在制造过程中采用特殊热处理工艺和超精加工技术，使零件具备较高的尺寸稳定性与表面光洁度。预紧力可调设计进一步提高了系统刚性，有助于控制旋转轴线的偏移量。由于具备较高的旋转精度和动态特性，此类轴承常被应用于大型机床主轴、精密轧机及重型传动装置中，满足了对运动精度和承载能力有严格要求的工业场景。在安装时需注意配合公差与润滑条件的控制，以充分发挥其性能特点并延长使用寿命。
N
N
U
4
9
/
5
6
0
-
S
-
M
-
S
P
NNU：双列圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
4：宽度系列：特宽 4 系列，比3系列更宽，用于要求高轴向承载和稳定性的重载场合
9：直径系列：超轻 9 系列
/：分隔符
560：内径代号，公称内径：560 mm
-S：外圈带油孔
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
NNU：
双列圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
4：
宽度系列：特宽 4 系列，比3系列更宽，用于要求高轴向承载和稳定性的重载场合
9：
直径系列：超轻 9 系列
/：
分隔符
560：
内径代号，公称内径：560 mm
-S：
外圈带油孔
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU49/560-S-M-SP |
| 锥孔型 | NNU49/560-S-K-M-SP | |

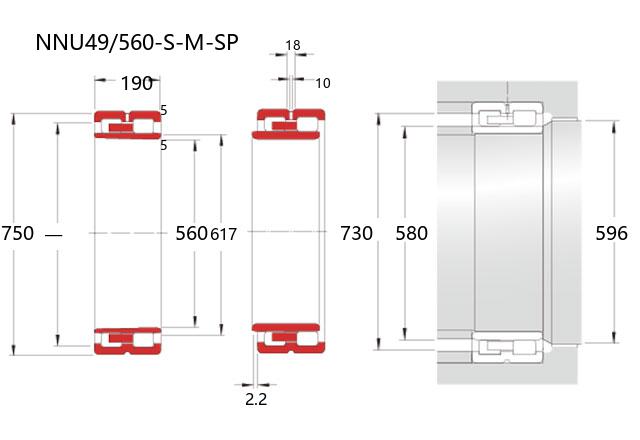

| 主要尺寸(mm) | ||
| 内径 | d | 560 |
| 外径 | D | 750 |
| 宽度 | B | 190 |
| 高可实测 | r(min) | 5 |
| Fw(Ref.) | 617 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 3250 |
| 基本额定静载荷 | Cor | 8700 |
| 限制速度(rpm) | ||
| 高可计算 | 脂润滑 | 900 |
| 油润滑 | 1100 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2.2 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 580 |
| d1a(min) | 596 | |
| Da(max) | 730 | |
| Da(min) | － | |
| ra(max) | 4 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 50 |
| CC9(max) | 105 | |
| CC0(min) | 80 | |
| CC0(max) | 135 | |
| CC1(min) | 105 | |
| CC1(max) | 210 | |
| 直孔型 | CC1(min) | 30 |
| CC1(max) | 105 | |
| 润滑孔尺寸(mm) | ||
| 高可实测 | dh | 10 |
| w | 18 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 230 | |
