NUP405W轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】
基本尺寸：内径：25 mm，外径：80 mm，厚度：21 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈】后缀列表：【W：钢板冲压冠形保持架】
NUP405W属于单列圆柱滚子轴承中的NUP型结构，其设计特点为内外圈可分离，且一侧带有双挡边，另一侧为可分离式平挡圈。该轴承内径为25毫米，外径80毫米，厚度21毫米。此类结构使其能够承受较大的双向轴向载荷，同时具备较高的径向载荷承载能力，适用于存在一定轴向位移的轴系支撑场景。
在应用中，NUP型轴承通常需要配合其他类型轴承共同定位轴系，以确保轴向游隙控制在合理范围。由于滚子与滚道为线接触，其刚性相对较高，但需注意保持架设计与润滑条件的匹配性。该型号常见于中等转速的传动系统或具有一定振动工况的设备中，例如传动轴、齿轮箱等工业设备部件。选型时需结合具体载荷分布、热膨胀系数及安装空间等条件综合评估。
N
U
P
4
0
5
W
NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
4：尺寸系列：04系列（宽度正常，外径较大）
05：内径：25 mm
W：钢板冲压冠形保持架
NUP：
圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
4：
尺寸系列：04系列（宽度正常，外径较大）
05：
内径：25 mm
W：
钢板冲压冠形保持架
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NUP405M |
| 车削铜窗式 | ||
| 冲压钢 | NUP405W | |
| 尼龙 | ||

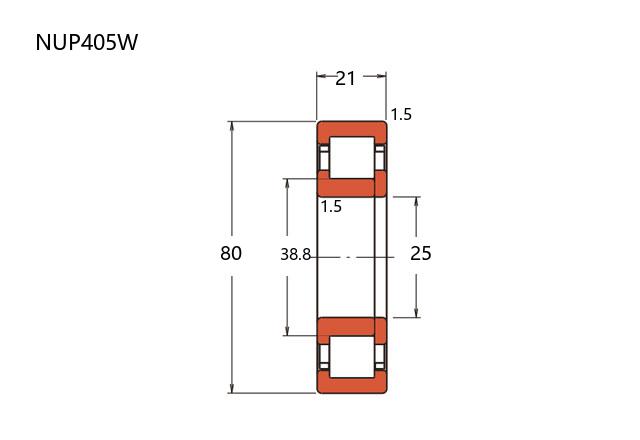

| 主要尺寸(mm) | ||
| 内径 | d |
25 |
| 外径 | D |
80 |
| 厚度 | B |
21 |
| 高可实测 | r(min) | 1.5 |
| r1(min) | 1.5 | |
| Fw | 38.8 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 51.5 |
| 基本额定静载荷 | Cor | 40 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 10000 |
| 机械转速 | ||
| 脂润滑 | 8500 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 33 |
| db(min) | 33 | |
| db(max) | 38 | |
| dc(min) | 41 | |
| dd(min) | 46 | |
| Da(max) | 72 | |
| ra(max) | 1.5 | |
| rb(max) | 1.5 | |
| 重量(kg) | 0.55 | |
