HS7906FTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：30 mm，外径：47 mm，厚度：9 mm。
价格区间：￥1042.25 - ￥1219.43【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【F：接触角 18°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
HS7906FTP4SU属于超高精密角接触球轴承系列，专为高速、高精度应用环境设计。其基本尺寸为内径30毫米、外径47毫米、厚度9毫米，结构紧凑，适用于空间受限的精密设备。
该轴承采用小球径设计和优化沟道几何形状，在高转速条件下可有效降低离心力影响，抑制运转温升。接触角经过精密计算，能够同时承受径向与轴向载荷，提高系统刚性。保持架选用低摩擦聚合物材料，配合精密钢球与套圈，进一步优化高速运转的平稳性。
在制造工艺方面，套圈与滚动体均经过特殊热处理及超精加工，确保尺寸稳定性与表面光洁度。这类轴承通常应用于精密主轴、高速电主轴及高精度旋转工作台等场景，能满足精密机床、测量仪器等设备对低振动、低噪音及长寿命的运行需求。
H
S
7
9
0
6
F
T
P
4
S
U
H：高转速
S：小球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
06：内径：30 mm
F：接触角 18°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
H：
高转速
S：
小球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
06：
内径：30 mm
F：
接触角 18°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对
| 公称型号 | ||
| 高速小球型 | HS7906FTP4SU | |
| 主要尺寸(mm) | ||

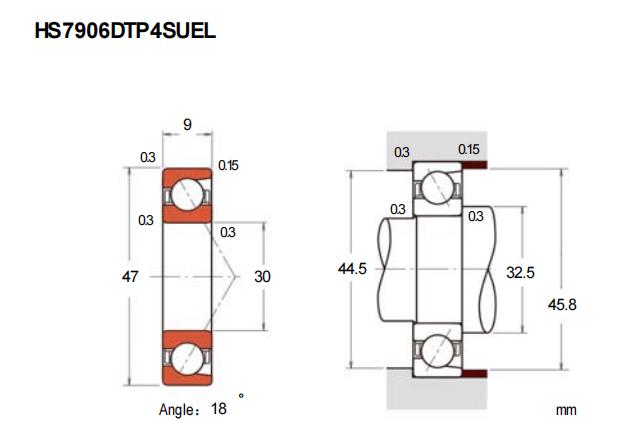

| 内径 | d | 30 |
| 外径 | D | 47 |
| 厚度（单列） | B | 9 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 6.3 |
| 基本额定静载荷 | C0r | 4.05 |
| 极限载荷(KN) | ||
| 轴向-单个 | 5.75 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.5 | |
| 作用点(mm) | ||
| a | 10.8 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 36400 |
| 油润滑 | Oil | 52000 |
| 安装尺寸(mm) | ||
| da(min) | 32.5 | |
| Da(max) | 44.5 | |
| Db(max) | 45.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 25 |
| 轻预紧 | L | 101 |
| 中预紧 | M | 197 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 28 |
| 轻预紧 | L | 48 |
| 中预紧 | M | 63 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -15 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.048 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK 30BNR19STSUELP3轴承 高速小球型精密角接触球轴承 |
NSK | 30 X 47 X 9 | 华东 | 日本 | 2 | 1219.43 | ￥1042.25 | |
