NUP309EW轴承
更新日期：
类型：【圆柱滚子轴承 - 单列圆柱滚子轴承】
基本尺寸：内径：45 mm，外径：100 mm，厚度：25 mm。
价格区间：￥144.06 - ￥1173.95【详情】
前缀列表：【NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈】后缀列表：【E：加强型滚子】【W：钢板冲压冠形保持架】
NUP309EW属于单列圆柱滚子轴承中的NUP型结构设计。该型号内圈两侧带有固定挡边，外圈则设置单挡边并配套可分离的平挡圈，能够有效限制轴在双向的轴向位移，适用于承受相对较高的双向轴向载荷工况，同时具备圆柱滚子轴承的径向承载能力强的特点。
该型号的基本尺寸为内径45毫米、外径100毫米及厚度25毫米，适用于中等载荷与转速的工业设备。NUP型轴承通常作为固定端支承使用，能够适应轴与壳体间的相对热膨胀，在传动轴、齿轮箱及一般工业机械中均有广泛使用。
NUP309EW中的“EW”后缀代表其采用加强型结构设计，滚子端部与挡边接触区域经过优化，有助于改善润滑条件并提高轴向承载性能。选用时需结合实际工况条件，综合考虑载荷性质、转速范围及安装空间等因素，确保匹配设备运行需求。
N
U
P
3
0
9
E
W
NUP：圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
3：尺寸系列：03系列（宽度正常，外径稍大）
09：内径：45 mm
E：加强型滚子
W：钢板冲压冠形保持架
NUP：
圆柱滚子轴承，外圈双挡边，内圈单挡边，另一侧带平挡圈
3：
尺寸系列：03系列（宽度正常，外径稍大）
09：
内径：45 mm
E：
加强型滚子
W：
钢板冲压冠形保持架
| 公称型号(按保持器区分) | ||
| 品牌：CALOX | 车削铜铆接式 | NUP309EM |
| 车削铜窗式 | NUP309EML | |
| 冲压钢 | NUP309EW | |
| 尼龙 | NUP309ET | |

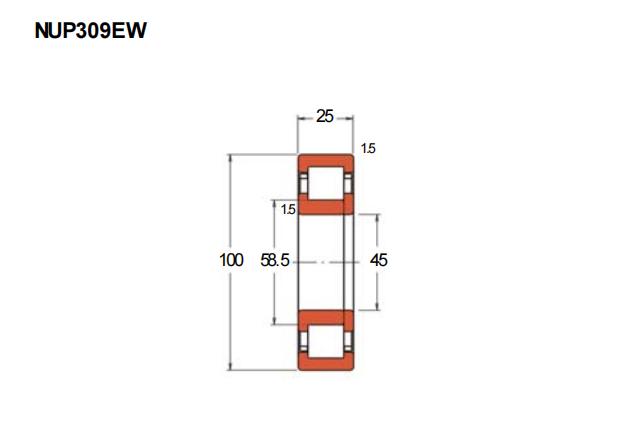

| 主要尺寸(mm) | ||
| 内径 | d |
45 |
| 外径 | D |
100 |
| 厚度 | B |
25 |
| 高可实测 | r(min) | 1.5 |
| r1(min) | 1.5 | |
| Fw | 58.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 97.5 |
| 基本额定静载荷 | Cor | 98.5 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 7,100 |
| 机械转速 | 9000 | |
| 脂润滑 | 6,000 | |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 53 |
| db(min) | 53 | |
| db(max) | 56 | |
| dc(min) | 60 | |
| dd(min) | 66 | |
| Da(max) | 92 | |
| ra(max) | 1.5 | |
| rb(max) | 1.5 | |
| 重量(kg) | 1.01 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK NUP309EW轴承 圆柱滚子轴承 |
NSK | 45.00 X 100.00 X 25.00 | 华东 | 81 | 301.24 | ￥226.5 | ||
| NTN NUP309轴承 圆柱滚子 |
NTN | 45 X 100 X 25 | 华南 | 日本 | 13 | 231.75 | ￥191.53 | |
| KOYO NUP309R AGP0/00 A轴承 圆柱滚子轴承-NUP |
KOYO | 45 X 100 X 25 | 华东 | 日本 | 2 | 176.4 | ￥149.49 | |
| FAG NUP309轴承 NUP圆柱滚子轴承 |
FAG | 45 X 100 X 25 | 广州caloc | 德国 | 1 | 495.21 | ￥396.17 | |
| SKF NUP 309 ECJ轴承 NUP型圆柱滚子轴承 |
SKF | 45 X 100 X 25 | 苏州 | 德国 | 173 | 387.11 | ￥339.57 |
