NNU4184-S-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】

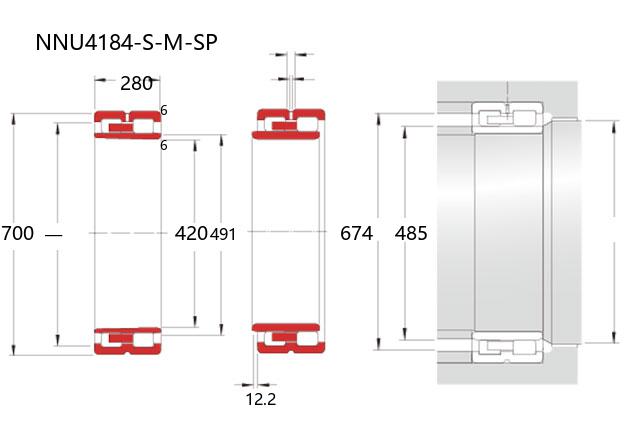

基本尺寸：内径：420 mm，外径：700 mm，厚度：280 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【NNU：双列圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离】后缀列表：【-S：外圈带油孔】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
NNU4184-S-M-SP是一款超高精密圆柱滚子轴承，属于NNU型结构。该型号内径为420毫米，外径为700毫米，厚度为280毫米，尺寸规格适用于重载工况下的高精度应用。NNU型设计采用双列圆柱滚子与实体外圈组合，能够有效承受较大的径向负荷，同时允许轴与轴承座之间产生一定的轴向位移，适应热膨胀或安装误差带来的尺寸变化。
该轴承通常采用高品质钢材制造，滚子和滚道经过精密研磨与超精加工，有助于降低运转时的振动与噪声水平。其内部结构经过优化，可在高速条件下保持稳定的旋转精度，并具备较长的使用寿命。此类轴承多用于工业机床主轴、大型电机或齿轮箱等设备，能够满足对刚性、旋转精度及动态性能要求较高的场景。
此外，其特殊设计便于安装与维护，在正确润滑与对中的工况下可发挥良好的性能表现。用户在选择时需结合具体负载、转速及环境条件进行综合评估，以确保其适用性。
N
N
U
4
1
8
4
-
S
-
M
-
S
P
NNU：双列圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
4：宽度系列：特宽 4 系列，比3系列更宽，用于要求高轴向承载和稳定性的重载场合
1：直径系列：轻型 1 系列
84：内径：420 mm
-S：外圈带油孔
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
NNU：
双列圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
4：
宽度系列：特宽 4 系列，比3系列更宽，用于要求高轴向承载和稳定性的重载场合
1：
直径系列：轻型 1 系列
84：
内径：420 mm
-S：
外圈带油孔
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU4184-S-M-SP |
| 锥孔型 | — | |

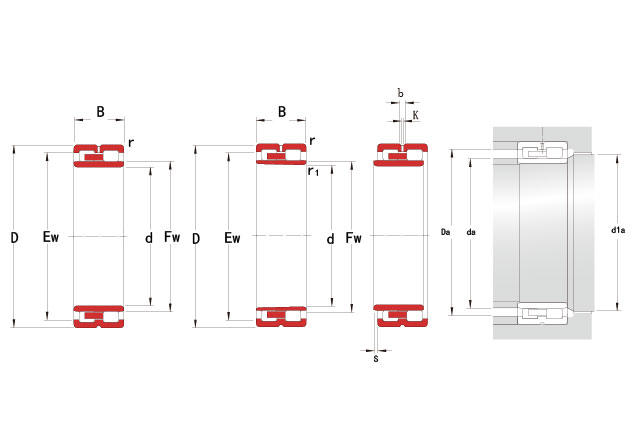

| 主要尺寸(mm) | ||
| 内径 | d | 420 |
| 外径 | D | 700 |
| 宽度 | B | 280 |
| 高可实测 | r(min) | 6 |
| Fw(Ref.) | 491 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 5600 |
| 基本额定静载荷 | Cor | 11500 |
| 限制速度(rpm) | ||
| 高可计算 | 脂润滑 | 1100 |
| 油润滑 | 1200 | |
| 允许位移 | ||
| 轴向 | s(mm) | 12.2 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 485 |
| d1a(min) | ||
| Da(max) | 674 | |
| Da(min) | 605 | |
| ra(max) | 5 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| CC9(max) | ||
| CC0(min) | ||
| CC0(max) | ||
| CC1(min) | ||
| CC1(max) | ||
| 直孔型 | CC1(min) | |
| CC1(max) | ||
| 润滑孔尺寸(mm) | ||
| 高可实测 | dh | |
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 445 | |
