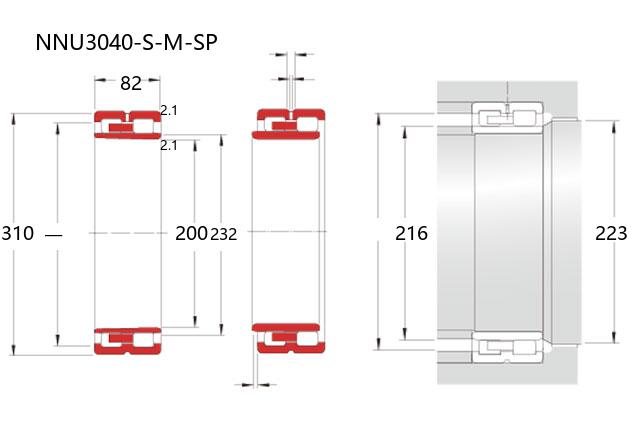

NNU3040-S-M-SP属于超高精密圆柱滚子轴承中的NNU型结构，其设计具有双列滚子与分离式套圈，适用于高精度运转环境。该型号内径为200毫米，外径310毫米，厚度82毫米，尺寸规格兼顾负载能力与安装空间的平衡。
在结构特性上，NNU型轴承采用内圈无挡边设计，允许轴向位移，并可实现轴与轴承座之间的双向移动补偿。此类设计有助于降低摩擦热变形风险，适应高速条件下的温度变化。SP后缀通常表明该轴承在制造中经过特殊工艺处理，具备优化的精度控制与运行平稳性。
此类轴承多用于对旋转精度要求较高的设备，例如机床主轴、精密齿轮箱及测试仪器等场景。其材料选择与热处理工艺着重于保持尺寸稳定性，同时在润滑条件良好时能支持较长的维护周期。需要注意的是，实际应用需结合具体工况条件进行选型验证。
| 公称型号 | ||
| 双列NNU型 | 直孔型 | NNU3040-S-M-SP |
| 双列NNU型 | 锥孔型 | NNU3040-S-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 200 |
| 外径 | D | 310 |
| 宽度 | B | 82 |
| r(min) | 2.1 | |
| Fw(Ref.) | 232 | |
| Ew(Ref.) | — | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 655 |
| 基本额定静载荷 | Cor | 1170 |
| 限制速度(rpm) | ||
| 脂润滑 | ||
| 油润滑 | ||
| 允许位移 | ||
| 轴向 | s(mm) | |
| 安装尺寸(mm) | ||
| da(min) | 216 | |
| d1a(min) | 223 | |
| Da(max) | ||
| Da(min) | 293 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 润滑孔尺寸(mm) | ||
| dh | ||
| w | ||
| No.of | Holes | |
| 重量(kg) | ||
| 参考 | 22.9 | |
