NN3936-S-M-SP轴承属于超高精密圆柱滚子轴承中的NN型结构，其设计侧重于满足高精度旋转场景的需求。该型号内径为180毫米，外径为250毫米，厚度为52毫米，采用双列滚子与整体式铜保持架组合，可承受较高的径向载荷并限制轴向位移。由于具备优化的内部轮廓与精密加工工艺，此类轴承在高速运转条件下仍能保持稳定的旋转精度和刚性，同时降低振动与噪声。
此类轴承多用于机床主轴、精密测试仪器及工业机器人关节等对运动精度有严格要求的领域。其材料经过特殊热处理与表面处理，有助于提升耐磨性与疲劳寿命。NN型结构通过多滚子并列布局，分散了载荷分布，进一步增强了径向刚度。选用时需结合具体工况，综合考虑润滑条件与安装配合方式对性能的影响。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3936-S-M-SP |
| 双列NN型 | 锥孔型 | NN3936-S-K-M-SP |

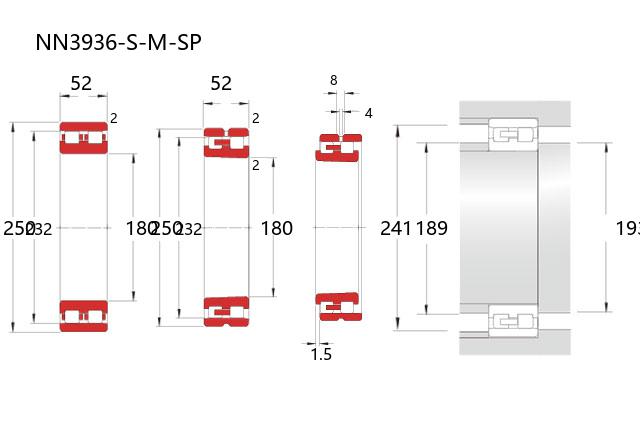

| 主要尺寸(mm) | ||
| 内径 | d | 180 |
| 外径 | D | 250 |
| 宽度 | B | 52 |
| r(min) | 2 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 232 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 390 |
| 基本额定静载荷 | Cor | 655 |
| 限制速度(rpm) | ||
| 脂润滑 | 3500 | |
| 油润滑 | 4200 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.5 |
| 安装尺寸(mm) | ||
| da(min) | 189 | |
| d1a(min) | 193 | |
| Da(max) | 241 | |
| Da(min) | 234 | |
| ra(max) | 2 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 15 |
| 锥孔型 | CC9(max) | 35 |
| 锥孔型 | CC0(min) | 30 |
| 锥孔型 | CC0(max) | 50 |
| 锥孔型 | CC1(min) | 35 |
| 锥孔型 | CC1(max) | 75 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 40 |
| 润滑孔尺寸(mm) | ||
| dh | 4 | |
| w | 8 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 7.2 | |
