7216ATP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

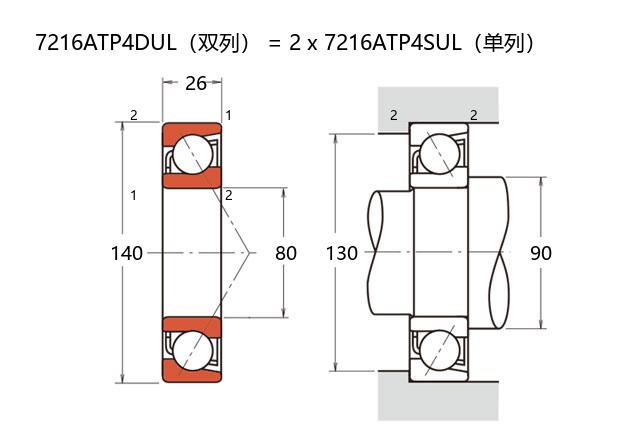

基本尺寸：内径：80 mm，外径：140 mm，厚度：52 mm。
价格区间：￥ - ￥【详情】
后缀列表：【A：接触角 30°】【T：树脂保持架】【P4：P4 级精度】【DU：双列万能配对】
7216ATP4DU 属于标准型超高精密角接触球轴承，其内径、外径和厚度分别为 80mm、140mm 和 52mm。该轴承采用接触角设计，能够同时承受径向和轴向载荷，适用于高速运转场合。
在结构方面，该型号通常采用树脂保持架，有助于降低高速运转时的摩擦和温升。轴承经过精密加工，具有较高的尺寸精度和旋转精度，有利于提升主机的运行平稳性。轴承内部游隙经过优化，可适应不同预紧力要求的工作条件。
该类型轴承常用于机床主轴、电主轴、高速传动装置等高精度旋转系统。在这些应用场景中，轴承在合理的安装与润滑条件下，有助于保持系统的稳定性和精度。选用时需注意匹配相应的工况条件，以确保其性能得到合理发挥。
7
2
1
6
A
T
P
4
D
U
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
16：内径：80 mm
A：接触角 30°
T：树脂保持架
P4：P4 级精度
DU：双列万能配对
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
16：
内径：80 mm
A：
接触角 30°
T：
树脂保持架
P4：
P4 级精度
DU：
双列万能配对
| 公称型号 | ||
| 标准钢球型 | 7216ATP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 80 |
| 外径 | D | 140 |
| 厚度（单列） | B | 26 |
| 厚度（多列） | T | 52 |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 179 |
| 基本额定静载荷 | C0r | 143 |
| 极限载荷(KN) | ||
| 轴向-单个 | 47.5 | |
| 接触角 | ||
| 度 | ° | 30 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 44.8 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 6900 |
| 油润滑 | Oil | 9100 |
| 安装尺寸(mm) | ||
| da(min) | 90 | |
| Da(max) | 130 | |
| Db(max) | 134 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 1095 |
| 中预紧 | M | 2696 |
| 重预紧 | H | 4035 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 156 |
| 轻预紧 | L | 356 |
| 中预紧 | M | 494 |
| 重预紧 | H | 576 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -15 |
| 中预紧 | M | -30 |
| 重预紧 | H | -40 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 2.9 | ||
