NN3014-S-TN-SP轴承
更新日期：
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：70 mm，外径：110 mm，厚度：30 mm。
价格区间：￥1955.1 - ￥2326.57【详情】
前缀列表：【NN：双列圆柱滚子轴承，内圈双挡边，外圈无挡边，外圈可分离】后缀列表：【-S：外圈带油孔】【-TN：尼龙保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
NN3014-S-TN-SP属于超高精密圆柱滚子轴承中的NN型结构。其内外圈均设有挡边，采用分段式设计，增强了轴向定位稳定性。该型号内径为70毫米，外径110毫米，厚度30毫米，紧凑的尺寸适合对空间有严格要求的精密设备。
此类轴承采用TN聚合物保持架，在高速工况下可降低摩擦阻力，同时具备良好的运转平稳性。SP精度等级使其在径向载荷承载方面表现突出，能够适应中等偏高的转速环境。由于滚子与滚道经优化修形，在连续工作状态下仍能保持较小的温升变化。
该型号常见于精密机床主轴、航空航天传动系统及测量仪器等场景，特别适合需要同时满足高刚性与精确旋转定位的工业应用。选型时需结合具体工况条件验证其游隙配置与润滑方案的匹配性，以确保性能充分发挥。
N
N
3
0
1
4
-
S
-
T
N
-
S
P
NN：双列圆柱滚子轴承，内圈双挡边，外圈无挡边，外圈可分离
3：宽度系列：特宽 3 系列，大宽度，适用于重载应用
0：直径系列：特轻 0 系列
14：内径：70 mm
-S：外圈带油孔
-TN：尼龙保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
NN：
双列圆柱滚子轴承，内圈双挡边，外圈无挡边，外圈可分离
3：
宽度系列：特宽 3 系列，大宽度，适用于重载应用
0：
直径系列：特轻 0 系列
14：
内径：70 mm
-S：
外圈带油孔
-TN：
尼龙保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3014-S-TN-SP |
| 锥孔型 | NN3014-S-K-TN-SP | |

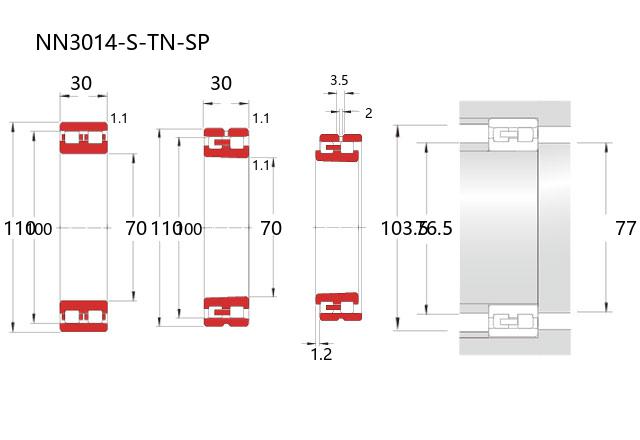

| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 110 |
| 宽度 | B | 30 |
| 高可实测 | r(min) | 1.1 |
| Fw(Ref.) | — | |
| Ew(Ref.) | 100 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 66.5 |
| 基本额定静载荷 | Cor | 74 |
| 限制速度(rpm) | ||
| 高可计算 | 脂润滑 | 9900 |
| 油润滑 | 13200 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.2 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 76.5 |
| d1a(min) | 77 | |
| Da(max) | 103.5 | |
| Da(min) | 102 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| CC9(max) | 20 | |
| CC0(min) | 15 | |
| CC0(max) | 30 | |
| CC1(min) | 20 | |
| CC1(max) | 40 | |
| 直孔型 | CC1(min) | 10 |
| CC1(max) | 25 | |
| 润滑孔尺寸(mm) | ||
| 高可实测 | dh | 2 |
| w | 3.5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 0.809 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |

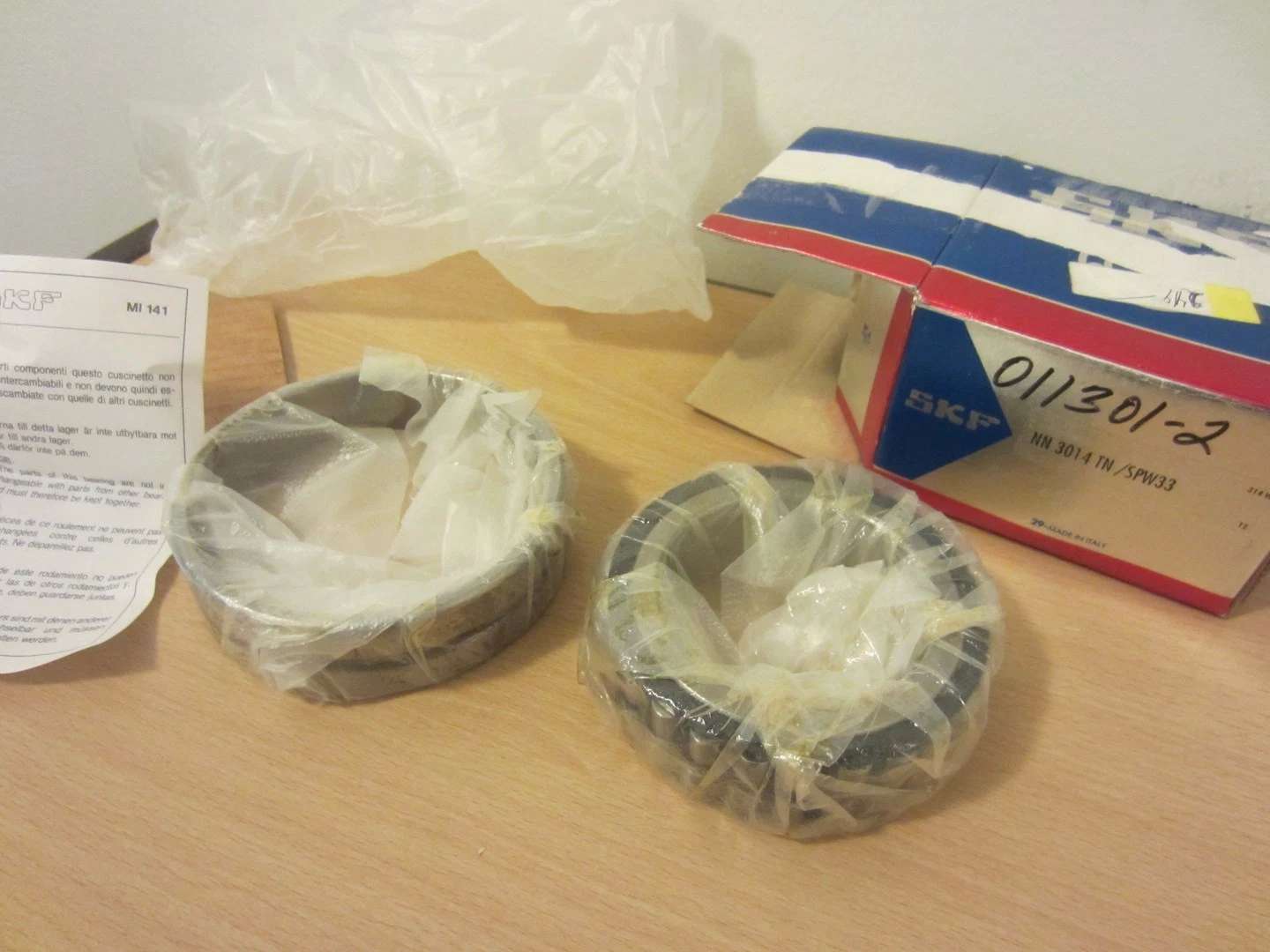

| SKF NN 3014 TN/SPW33轴承 精密圆柱滚子轴承 |
SKF | 70 X 110 X 30 | 华东 | 国外产地 | 1 | 2326.57 | ￥1955.1 |
