NN3013-S-K-TN-SP是一款超高精密圆柱滚子轴承，属于NN型双列圆柱滚子结构。其基本尺寸为内径65毫米、外径100毫米、厚度26毫米，适用于对刚性和旋转精度有较高要求的工况。该轴承采用实体黄铜保持架设计，有助于在高速运转条件下维持稳定的力学性能，同时降低摩擦损耗。通过特殊的热处理工艺和超精加工技术，滚道与滚动体的几何精度得到优化，能够有效控制振动与噪声。
此类轴承多用于精密机床主轴、工业机器人关节或测量仪器等设备，在中等径向载荷与较高转速场景下表现稳定。由于采用非接触式密封结构，需在清洁润滑环境中使用，避免污染物侵入影响寿命。选型时需结合实际负载、转速及安装条件进行综合评估，以确保匹配设备运行需求。
| 公称型号 | ||
| 双列NN型 | 直孔型 | NN3013-S-TN-SP |
| 双列NN型 | 锥孔型 | NN3013-S-K-TN-SP |

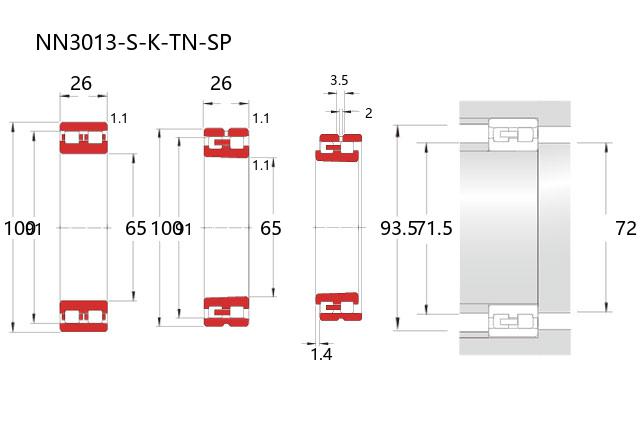

| 主要尺寸(mm) | ||
| 内径 | d | 65 |
| 外径 | D | 100 |
| 宽度 | B | 26 |
| r(min) | 1.1 | |
| Fw(Ref.) | — | |
| Ew(Ref.) | 91 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 52.5 |
| 基本额定静载荷 | Cor | 58 |
| 限制速度(rpm) | ||
| 脂润滑 | 10900 | |
| 油润滑 | 14500 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.4 |
| 安装尺寸(mm) | ||
| da(min) | 71.5 | |
| d1a(min) | 72 | |
| Da(max) | 93.5 | |
| Da(min) | 93 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 15 |
| 锥孔型 | CC0(min) | 10 |
| 锥孔型 | CC0(max) | 20 |
| 锥孔型 | CC1(min) | 15 |
| 锥孔型 | CC1(max) | 35 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 20 |
| 润滑孔尺寸(mm) | ||
| dh | 2 | |
| w | 3.5 | |
| No.of | Holes | 4 |
| 重量(kg) | ||
| 参考 | 0.557 | |
