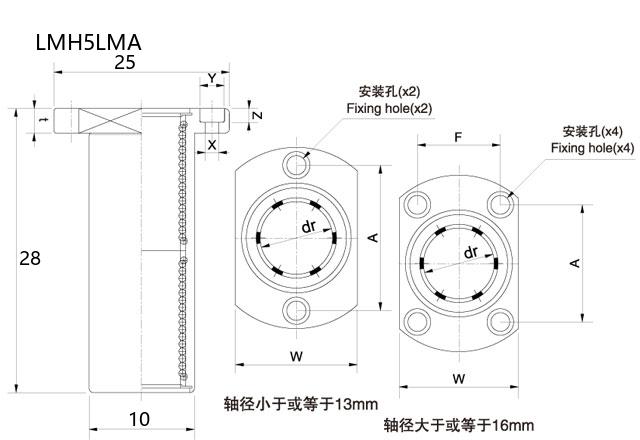

LMH5LMA轴承尺寸、参数、图纸、前后缀及代号系统

LMH5LMA轴承属于直线运动部件中的加长型切边法兰直线轴承，具体分类为LMH-L-440C型结构。其基本尺寸为内径5毫米、外径10毫米，厚度28毫米，换算为英制尺寸约为内径0.197英寸、外径0.394英寸、厚度1.102英寸。此类轴承采用切边法兰设计，便于在有限空间内实现紧凑安装，同时加长型结构增强了导向行程的稳定性。

该型号轴承通常适用于轻至中负载的直线运动系统，能够支持平滑的轴向移动，常见于小型自动化设备、精密仪器及光学调整机构等场景。其内部多采用保持架与滚动体组合，有助于减少摩擦阻力，提高重复定位精度。由于切边法兰的特性，安装时可利用螺栓直接固定，简化了结构配置。材料方面，外壳与滚动体常选用碳钢或不锈钢，以适应不同的环境需求。在实际应用中需配合相应的轴与支撑座使用，确保整体运动的平顺性与耐久性。此类轴承的设计注重模块化兼容，便于维护与替换。
