N1984-K-M-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：420 mm，外径：560 mm，厚度：65 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-M：机加工黄铜保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1984-K-M-SP属于超高精密圆柱滚子轴承中的N型结构，其内圈带有双挡边，外圈无挡边设计，适用于轴与外壳孔可分离的安装场景。该型号内径为420毫米，外径560毫米，厚度65毫米，尺寸规格兼顾负载能力与结构紧凑性。此类轴承通常采用高纯净度钢材制造，滚子与滚道经过精密修形与超精加工，有助于降低运转振动噪声，提升旋转精度。
在特性方面，N型结构允许轴相对轴承座作轴向位移，可适应一定程度的热膨胀或安装误差。保持架设计与表面处理工艺对轴承的高速性能与稳定性具有支持作用。此类轴承多用于工业齿轮箱、大型机床主轴或中型电机等设备，在连续运转与中等转速工况下可发挥良好的径向承载性能。选型时需结合预紧力、润滑条件及配合公差等参数综合评估适用性。
N
1
9
8
4
-
K
-
M
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
9：直径系列：超轻 9 系列
84：内径：420 mm
-K：锥孔，锥度 1:12
-M：机加工黄铜保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
9：
直径系列：超轻 9 系列
84：
内径：420 mm
-K：
锥孔，锥度 1:12
-M：
机加工黄铜保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

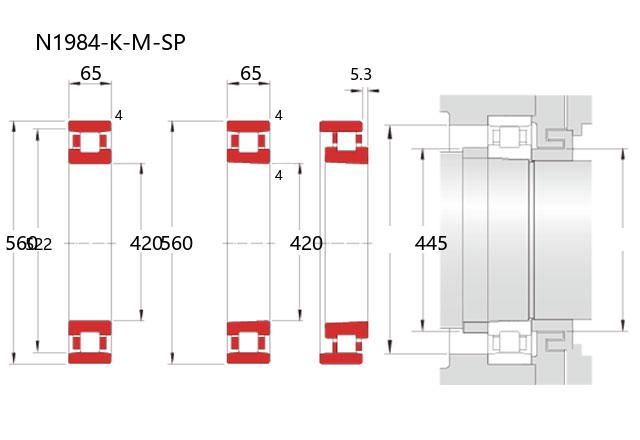

| 公称型号 | ||
| 单列N型 | 直孔型 | N1984-M-SP |
| 单列N型 | 锥孔型 | N1984-K-M-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 420 |
| 外径 | D | 560 |
| 宽度 | B | 65 |
| r(min) | 4 | |
| r1(min) | 4 | |
| Ew(Ref.) | 522 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 830 |
| 基本额定静载荷 | Cor | 1660 |
| 限制速度(rpm) | ||
| 脂润滑 | 900 | |
| 油润滑 | 1300 | |
| 允许位移 | ||
| 轴向 | s(mm) | 5.3 |
| 安装尺寸(mm) | ||
| da(min) | 445 | |
| d1a(min) | ||
| Da(max) | ||
| Da(min) | ||
| ra(max) | 3 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | |
| 锥孔型 | CC9(max) | |
| 锥孔型 | CC0(min) | |
| 锥孔型 | CC0(max) | |
| 锥孔型 | CC1(min) | |
| 锥孔型 | CC1(max) | |
| 直孔型 | CC1(min) | |
| 直孔型 | CC1(max) | |
| 重量(kg) | ||
| 参考 | 45 | |
