HM624749/HM624710轴承
更新日期：
类型：【圆锥滚子轴承 - 英制圆锥滚子轴承】
基本尺寸：内径：120.65 mm，外径：190.5 mm，厚度：46.038 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HM：重中型承载】后缀列表：【HM：重中型承载】
HM624749/HM624710是一款TS系列单列英制圆锥滚子轴承，其公称内径为120.65mm，外径190.5mm，厚度46.038mm，对应英制尺寸约为4.75英寸×7.5英寸×1.813英寸。该型号轴承采用圆锥滚子与内外圈滚道呈特定角度配合的设计，可同步承受径向载荷与单向轴向载荷，适用于存在复合负荷的工况条件。
此类轴承通常成对安装使用，通过预紧调整可提升系统刚性。在工业领域中，该类结构常见于中型机械设备的旋转支撑部位，例如传动箱、齿轮箱及部分运输设备车桥等场合。由于采用英制尺寸标准，该轴承在部分进口设备维护及特定行业装备中具有一定适用性。
圆锥滚子轴承的选型需结合实际工况参数进行综合评估，包括转速范围、载荷特性及润滑条件等因素。此型号轴承的尺寸参数为设备维护与配件选型提供了基础技术参考。
H
M
6
2
4
7
4
9
/
H
M
6
2
4
7
1
0
HM：重中型承载
6：30º30' < 锥角 < 32º30'
247：内径范围：5-6 in
49：部件代号，49表示内圈和滚子保持架组件，基本代号：624749
/：分隔符
HM：重中型承载
6：30º30' ≤ 锥角 < 32º30'
247：内径范围：5-6 in
10：部件代号，10表示外圈，外圈基本代号：624710
HM：
重中型承载
6：
30º30' < 锥角 < 32º30'
247：
内径范围：5-6 in
49：
部件代号，49表示内圈和滚子保持架组件，基本代号：624749
/：
分隔符
HM：
重中型承载
6：
30º30' ≤ 锥角 < 32º30'
247：
内径范围：5-6 in
10：
部件代号，10表示外圈，外圈基本代号：624710

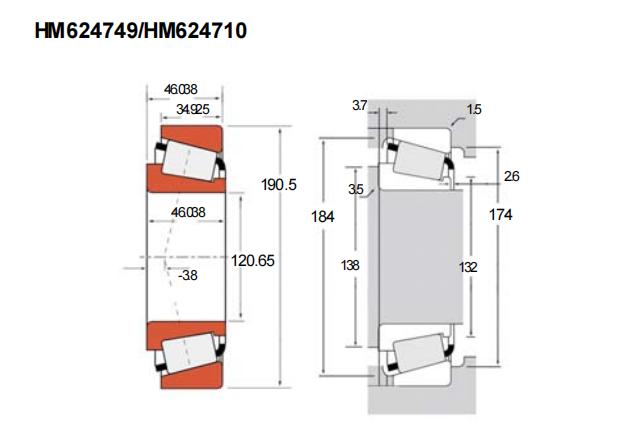

| 公称型号(英制单列) | ||
| 品牌：CALOX | TS型(内圈/外圈) | HM624749/HM624710 |
| 主要尺寸(mm) | ||
| 内径 | d | 120.65 |
| 外径 | D | 190.5 |
| 总厚度 | T | 46.038 |
| 内圈厚度 | B | 46.038 |
| 外圈厚度 | C | 34.925 |
| 作用点a | -3.8 | |
| ISO L10额定载荷(KN) | ||
| 高可计算 | 静载C0 | 543 |
| 动载C1 | 335 | |
| 长寿命动载(KN) | ||
| 高可计算 | 径向C90 | 86.8 |
| 轴向Ca90 | 63.4 | |
| 轴肩(mm) | ||
| 高可实测 | R(max) | 3.5 |
| da | 132 | |
| db | 138 | |
| 座腔(mm) | ||
| 高可实测 | r(max) | 1.5 |
| Da | 184 | |
| Db | 174 | |
| 保持架(mm) | ||
| 高可实测 | Aa | 3.7 |
| Ab | 2.6 | |
| 常数e | 0.43 | |
| 载荷系数 | ||
| 高可出具 | K | 1.37 |
| Y | 1.41 | |
| 几何系数 | ||
| 高可出具 | G1 | 279 |
| G2 | 51.5 | |
| Cg | 0.1178 | |
| 重量(kg) | 4.6 | |
