N1017-T-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：85 mm，外径：130 mm，厚度：22 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-T：聚酰胺树脂保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1017-T-SP属于超高精密轴承中的N型圆柱滚子轴承系列。该类型轴承内圈带有两个挡边，外圈无挡边，可容许轴相对于轴承座在一定范围内轴向位移，适用于存在热膨胀或安装误差的场合。其主要结构特性包括保持架采用轻量化设计，有助于减少高速运转时的摩擦阻力，同时通过优化滚子与滚道的接触轮廓，提升了载荷分布均匀性。
该轴承的基本尺寸为内径85毫米、外径130毫米、厚度22毫米，适用于中等载荷与高转速工况。在应用中常作为浮动端轴承使用，能够补偿轴系因温度变化引起的长度变动，并适应一定的角偏差。其制造工艺通常遵循精密级标准，在尺寸稳定性与运行平滑性方面具有较好表现。
此类轴承多用于机床主轴、工业齿轮箱及精密传动系统等设备，在保证运动精度的同时提供可靠的径向支撑。选型时需结合实际工况条件进行综合评估。
N
1
0
1
7
-
T
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
17：内径：85 mm
-T：聚酰胺树脂保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
17：
内径：85 mm
-T：
聚酰胺树脂保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1017-T-SP |
| 单列N型 | 锥孔型 | N1017-K-T-SP |

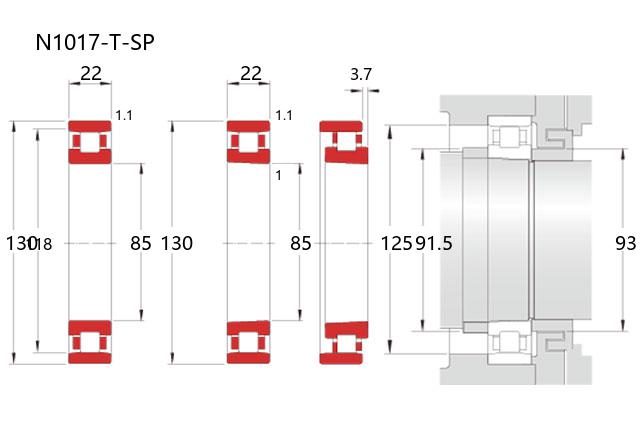

| 主要尺寸(mm) | ||
| 内径 | d | 85 |
| 外径 | D | 130 |
| 宽度 | B | 22 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 118 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 75 |
| 基本额定静载荷 | Cor | 86 |
| 限制速度(rpm) | ||
| 脂润滑 | 7500 | |
| 油润滑 | 10300 | |
| 允许位移 | ||
| 轴向 | s(mm) | 3.7 |
| 安装尺寸(mm) | ||
| da(min) | 91.5 | |
| d1a(min) | 93 | |
| Da(max) | 125 | |
| Da(min) | 120 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 10 |
| 锥孔型 | CC9(max) | 25 |
| 锥孔型 | CC0(min) | 20 |
| 锥孔型 | CC0(max) | 35 |
| 锥孔型 | CC1(min) | 25 |
| 锥孔型 | CC1(max) | 45 |
| 直孔型 | CC1(min) | 10 |
| 直孔型 | CC1(max) | 30 |
| 重量(kg) | ||
| 参考 | 1.067 | |
