N1010-T-SP轴承
更新日期：
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：50 mm，外径：80 mm，厚度：16 mm。
价格区间：￥1272.11 - ￥1653.15【详情】
前缀列表：【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-T：聚酰胺树脂保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
N1010-T-SP属于超高精密圆柱滚子轴承中的N型系列，具有内圈双挡边、外圈无挡边的典型结构。其基本尺寸为内径50毫米、外径80毫米、厚度16毫米，在英制单位中分别对应约1.9685英寸、3.1496英寸和0.6299英寸。
该轴承采用无挡边外圈设计，使得内外圈可实现轴向相对位移，在受热膨胀或安装误差时能有效补偿轴向位移。这种结构特性使其适用于浮动端支承或需要轴向游动的工况场景。作为超高精密级产品，其滚动体与滚道经过特殊工艺处理，具有较低的尺寸离散度和形位公差，有助于维持稳定的旋转精度。在合理工况下，该型号能承受相对较高的径向负荷，并保持较低的振动与噪声水平。
此类轴承常见于精密机床主轴、工业电机等对旋转精度要求较高的设备中。选型时需结合具体工况条件进行综合评估，包括但不限于负荷性质、转速范围及润滑方式等因素。
N
1
0
1
0
-
T
-
S
P
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
10：内径：50 mm
-T：聚酰胺树脂保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
10：
内径：50 mm
-T：
聚酰胺树脂保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | N1010-T-SP |
| 锥孔型 | N1010-K-T-SP | |

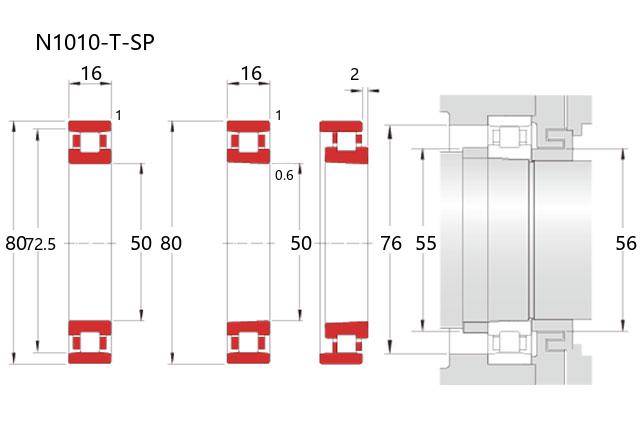

| 主要尺寸(mm) | ||
| 内径 | d | 50 |
| 外径 | D | 80 |
| 宽度 | B | 16 |
| 高可实测 | r(min) | 1 |
| r1(min) | 0.6 | |
| Ew(Ref.) | 72.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 37 |
| 基本额定静载荷 | Cor | 36 |
| 限制速度(rpm) | ||
| 高可计算 | 脂润滑 | 13000 |
| 油润滑 | 20000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 2 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 55 |
| d1a(min) | 56 | |
| Da(max) | 76 | |
| Da(min) | 73 | |
| ra(max) | 0.6 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| CC9(max) | 15 | |
| CC0(min) | 10 | |
| CC0(max) | 20 | |
| CC1(min) | 15 | |
| CC1(max) | 30 | |
| 直孔型 | CC1(min) | 5 |
| CC1(max) | 18 | |
| 重量(kg) | ||
| 参考 | 0.286 | |
