HCN1011-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：55 mm，外径：90 mm，厚度：18 mm。
价格区间：￥6366.42 - ￥8467.34【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1011-TP-SP属于超高精密轴承类别，具体为N型精密圆柱滚子轴承。其结构采用无挡边设计，滚子与滚道之间呈线接触，有效提升了径向承载能力和刚性。该型号内径55mm，外径90mm，厚度18mm，尺寸设计适用于空间受限但对旋转精度要求较高的工况。
此类轴承在运转过程中可补偿轴与壳体间的相对位移，适用于需高转速和低摩擦的场合。圆柱滚子结构通过优化应力分布，降低了高速运转时的振动噪声。制造过程中采用分级选配工艺，确保滚子与滚道间的配合公差控制在微米级别。
典型应用领域包括精密机床主轴、工业机器人关节模块及测试设备旋转单元。选型时需注意配合面的加工精度和润滑条件，不当安装可能导致轴承游隙变化。该型号在设计时考虑了高速工况下的离心力补偿，但实际使用中仍需根据负载特性校核极限转速。储存时应保持防锈包装完整，避免滚道面受到磕碰损伤。
H
C
N
1
0
1
1
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
11：内径：55 mm
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
11：
内径：55 mm
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级

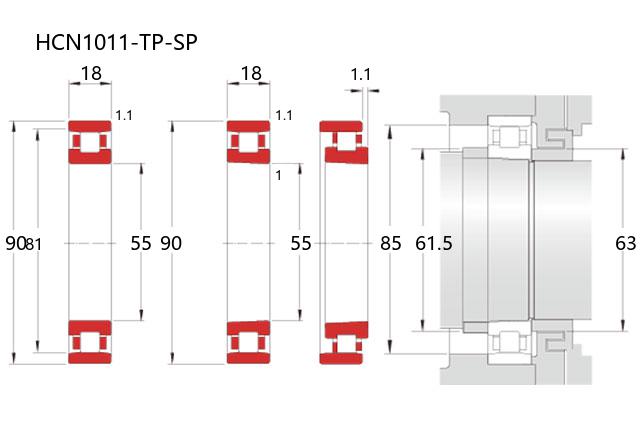

| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1011-TP-SP |
| 单列N型 | 锥孔型 | HCN1011-K-TP-SP |
| 主要尺寸(mm) | ||
| 内径 | d | 55 |
| 外径 | D | 90 |
| 宽度 | B | 18 |
| r(min) | 1.1 | |
| r1(min) | 1 | |
| Ew(Ref.) | 81 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 35 |
| 基本额定静载荷 | Cor | 39.5 |
| 限制速度(rpm) | ||
| 脂润滑 | 18000 | |
| 油润滑 | 25000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.1 |
| 安装尺寸(mm) | ||
| da(min) | 61.5 | |
| d1a(min) | 63 | |
| Da(max) | 85 | |
| Da(min) | 82 | |
| ra(max) | 1 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 15 |
| 锥孔型 | CC0(min) | 10 |
| 锥孔型 | CC0(max) | 20 |
| 锥孔型 | CC1(min) | 15 |
| 锥孔型 | CC1(max) | 35 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 20 |
| 重量(kg) | ||
| 参考 | 0.383 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| NSK N1011BRSN24轴承 精密圆柱滚子轴承 |
NSK | 55.00 X 90.00 X 18.00 | 华东 | 日本 | 5 | 8467.34 | ￥6366.42 | |
