HS7926FTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：130 mm，外径：180 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【F：接触角 18°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
HS7926FTP4SU属于超高精密角接触球轴承系列，专为高速工况设计。其基本尺寸为内径130毫米、外径180毫米、厚度24毫米，结构紧凑且具备轻量化特点。该型号采用小球径设计，有效降低高速运转时的离心力影响，同时优化了接触角以兼顾径向和轴向载荷能力。
轴承内部填充特殊合成油脂，并采用非接触式密封结构，既控制润滑剂挥发又减少摩擦升温。套圈及滚动体选用高纯净度钢材，经多重热处理与超精加工，确保尺寸稳定性与表面光洁度。此类轴承在维持运行精度方面表现稳定，常见于电主轴、精密机床主轴等对旋转精度和温升控制要求较高的领域。
由于采用配对使用的设计理念，实际应用中需根据预紧力要求进行组配安装。在连续高速运转环境下，该型号能保持较低的振动值与噪音水平，适合长周期精密传动场景。使用者需注意保持工作环境清洁度并定期检查润滑状态，以充分发挥其性能特点。
H
S
7
9
2
6
F
T
P
4
S
U
H：高转速
S：小球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
26：内径：130 mm
F：接触角 18°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
H：
高转速
S：
小球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
26：
内径：130 mm
F：
接触角 18°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对

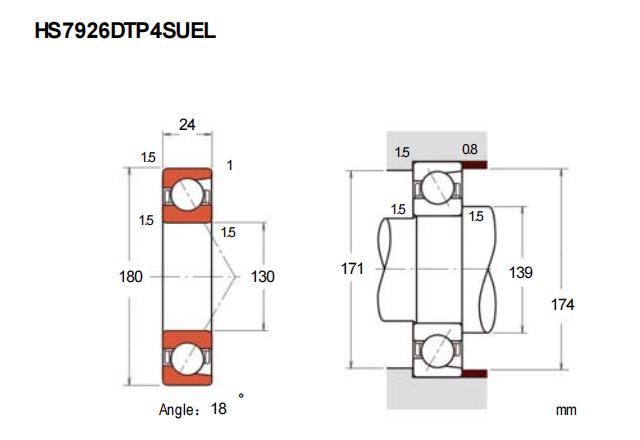

| 公称型号 | ||
| 高速小球型 | HS7926FTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 130 |
| 外径 | D | 180 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 59.5 |
| 基本额定静载荷 | C0r | 58.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | 85 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.9 | |
| 作用点(mm) | ||
| a | 37.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 9700 |
| 油润滑 | Oil | 13900 |
| 安装尺寸(mm) | ||
| da(min) | 139 | |
| Da(max) | 171 | |
| Db(max) | 174 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 718 |
| 中预紧 | M | 1420 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 80 |
| 轻预紧 | L | 162 |
| 中预紧 | M | 212 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -20 |
| 中预紧 | M | -35 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 1.48 | ||
