HCN1008-K-TP-SP轴承
类型：【超高精密轴承 - 精密圆柱滚子轴承】
基本尺寸：内径：40 mm，外径：68 mm，厚度：15 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【HC：陶瓷滚子】【N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离】后缀列表：【-K：锥孔，锥度 1:12】【-TP：聚醚醚酮高分子材料（PEEK）保持架】【-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级】
HCN1008-K-TP-SP轴承属于超高精密圆柱滚子轴承中的N型结构。其基本尺寸为内径40毫米、外径68毫米、厚度15毫米，换算为英制尺寸约为内径1.5748英寸、外径2.6772英寸、厚度0.5906英寸。此类轴承通常采用无挡边设计，允许轴与轴承座之间在限位范围内产生轴向位移，适应一定的热膨胀或安装误差。
在材料与工艺方面，该型号通过特殊热处理和精密加工，使滚子与滚道具有较好的几何一致性。保持架结构经过优化，有助于维持稳定的润滑条件，降低高速运转时的摩擦影响。这类轴承多用于机床主轴、精密旋转工作台等设备，在中等转速和高刚性要求的场景中表现出良好的性能。
由于采用超高精密制造标准，该轴承在负载分布和运转平稳性方面具备一定优势。其设计注重减少振动和噪声，适合需要控制运行精度的工业环境。用户需根据实际工况配合适当的润滑与安装方式，以发挥其性能特点。
H
C
N
1
0
0
8
-
K
-
T
P
-
S
P
HC：陶瓷滚子
N：圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：宽度系列：正常 1 系列
0：直径系列：特轻 0 系列
08：内径：40 mm
-K：锥孔，锥度 1:12
-TP：聚醚醚酮高分子材料（PEEK）保持架
-SP：特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
HC：
陶瓷滚子
N：
圆柱滚子轴承，内圈双挡边，外圈无挡边，双向可分离
1：
宽度系列：正常 1 系列
0：
直径系列：特轻 0 系列
08：
内径：40 mm
-K：
锥孔，锥度 1:12
-TP：
聚醚醚酮高分子材料（PEEK）保持架
-SP：
特殊精度 SP 级，相当于：尺寸精度 P5 级，旋转精度 P4 级
| 公称型号 | ||
| 单列N型 | 直孔型 | HCN1008-TP-SP |
| 单列N型 | 锥孔型 | HCN1008-K-TP-SP |

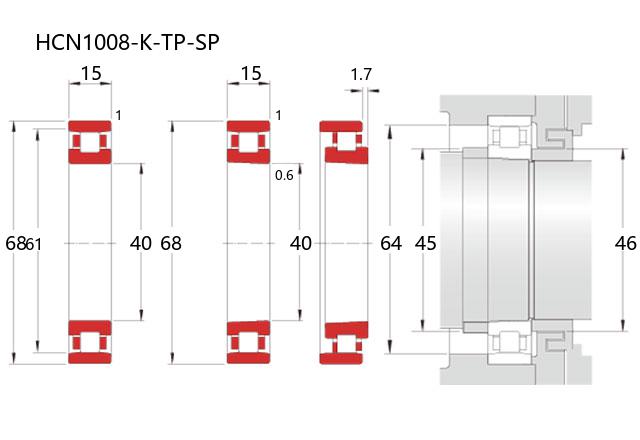

| 主要尺寸(mm) | ||
| 内径 | d | 40 |
| 外径 | D | 68 |
| 宽度 | B | 15 |
| r(min) | 1 | |
| r1(min) | 0.6 | |
| Ew(Ref.) | 61 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 31.5 |
| 基本额定静载荷 | Cor | 29 |
| 限制速度(rpm) | ||
| 脂润滑 | 29000 | |
| 油润滑 | 34000 | |
| 允许位移 | ||
| 轴向 | s(mm) | 1.7 |
| 安装尺寸(mm) | ||
| da(min) | 45 | |
| d1a(min) | 46 | |
| Da(max) | 64 | |
| Da(min) | 62 | |
| ra(max) | 0.6 | |
| 内部游隙(μm) | ||
| 锥孔型 | CC9(min) | 5 |
| 锥孔型 | CC9(max) | 12 |
| 锥孔型 | CC0(min) | 8 |
| 锥孔型 | CC0(max) | 15 |
| 锥孔型 | CC1(min) | 12 |
| 锥孔型 | CC1(max) | 25 |
| 直孔型 | CC1(min) | 5 |
| 直孔型 | CC1(max) | 15 |
| 重量(kg) | ||
| 参考 | 0.213 | |
