CS7203ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

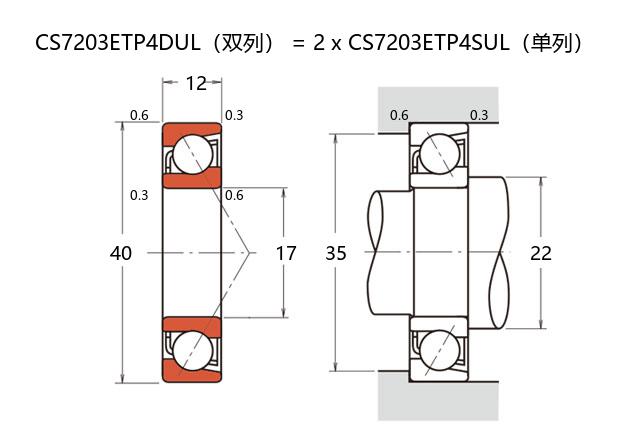

基本尺寸：内径：17 mm，外径：40 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【E：接触角 25°】【T：尼龙保持架】【P4：ISO 4级精度】【DU：两个万能组合】
CS7203ETP4DU属于超高精密角接触球轴承系列，采用陶瓷球材质并配备密封结构。该轴承内径为17毫米，外径40毫米，厚度24毫米，尺寸设计符合高刚性应用需求。
在特性方面，陶瓷球材质有助于降低高速运转时的离心力效应，减小摩擦热量，同时密封结构可有效防止污染物进入并保持润滑稳定性。此类轴承通常适用于中等转速场景，能够承受径向与轴向复合载荷，其接触角设计优化了载荷分布特性。
该型号常见于精密机床主轴、电主轴及高精度旋转平台等领域，在需要较高运转精度与稳定性的设备中表现出良好的性能匹配度。需要注意的是，实际应用中需根据具体工况条件配合适当的润滑方案与安装精度，以发挥其设计潜力。
C
S
7
2
0
3
E
T
P
4
D
U
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
03：内径：17 mm
E：接触角 25°
T：尼龙保持架
P4：ISO 4级精度
DU：两个万能组合
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
03：
内径：17 mm
E：
接触角 25°
T：
尼龙保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球密封型 | CS7203ETP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 17 |
| 外径 | D | 40 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | 24 |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 20.8 |
| 基本额定静载荷 | C0r | 10.7 |
| 极限载荷(KN) | ||
| 轴向-单个 | 6.28 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 12.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 45700 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 22 | |
| Da(max) | 35 | |
| Db(max) | 37.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 37 |
| 轻预紧 | L | 82 |
| 中预紧 | M | 232 |
| 重预紧 | H | 470 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 51 |
| 轻预紧 | L | 69 |
| 中预紧 | M | 102 |
| 重预紧 | H | 136 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -1 |
| 轻预紧 | L | -4 |
| 中预紧 | M | -11 |
| 重预紧 | H | -19 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.114 | ||
