ZKLN1034-2RS-PE轴承
类型：【超高精密轴承 - 精密丝杠轴承】
基本尺寸：内径：10 mm，外径：34 mm，厚度：20 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【ZKLN：丝杠用双列推力角接触球轴承】后缀列表：【-2RS：两侧有轴向防护型接触唇式密封圈】【-PE：较低公差要求的轴承设计】
ZKLN1034-2RS-PE轴承属于超高精密轴承中的精密丝杠轴承，具体为ZKLN系列产品。该型号轴承的基本尺寸设计为内径10毫米、外径34毫米、厚度20毫米，换算为英制尺寸分别约为0.394英寸、1.339英寸和0.787英寸。此类轴承通常采用优化的内部结构，以支持较高的运行精度和刚度，适用于需要控制轴向位移的丝杠传动场景。
在特性方面，该轴承可能集成低摩擦设计与预载荷调整功能，有助于减少运行时的振动和噪音。其两侧配备的密封结构可在常见工况下阻挡污染物侵入，延长维护周期。材料选择上可能涉及高纯净度钢材，并结合适当的热处理工艺，以提升耐磨性和疲劳寿命。
应用范围涵盖小型数控设备、精密测量仪器及自动化装置等领域。在中等转速和负载条件下，该轴承能够为丝杠系统提供稳定的轴向支撑，辅助实现精确的定位控制。需要注意的是，实际性能受安装条件、润滑状态及工作环境等多重因素影响，建议结合具体工况进行选型评估。
Z
K
L
N
1
0
3
4
-
2
R
S
-
P
E
ZKLN：丝杠用双列推力角接触球轴承
10：内径代号，内径：10 mm
34：外径代号，外径：34 mm
-2RS：两侧有轴向防护型接触唇式密封圈
-PE：较低公差要求的轴承设计
ZKLN：
丝杠用双列推力角接触球轴承
10：
内径代号，内径：10 mm
34：
外径代号，外径：34 mm
-2RS：
两侧有轴向防护型接触唇式密封圈
-PE：
较低公差要求的轴承设计

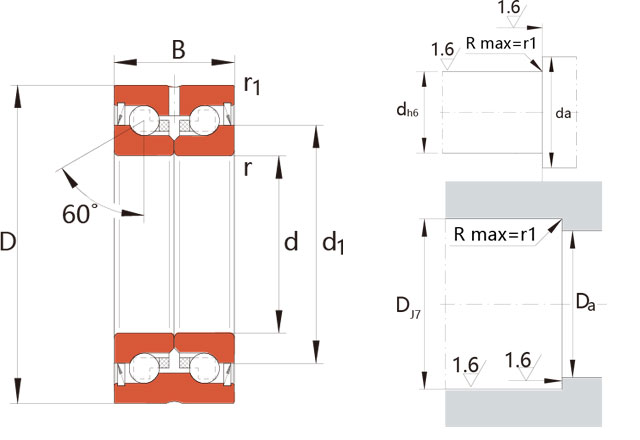

| 精密丝杠轴承 | ||
| ZKLN系列 | 双向 | ZKLN1034-2RS-PE |
| 主要尺寸(mm) | ||
| 内径 | d | 10 |
| 外径 | D | 34 |
| 宽度 | B | 20 |
| 内圈挡边 | d1 | 21 |
| 倒角 | r(min) | 0.3 |
| 倒角 | r1(min) | 0.6 |
| 接触角 | ||
| a(°) | 60° | |
| 配对 | ||
| Match | 单个 | |
| 尺寸精度 | ||
| P | 放宽公差 | |
| 尺寸公差(mm) | ||
| dmp | 0/–0.008 | |
| Dmp | 0/–0.011 | |
| Bmp | 0/–0.25 | |
| 轴承座腔 | ||
| 轴孔 | Da(max) | 28 |
| 轴肩 | da(min) | 14 |
| 轴向载荷(KN) | ||
| 额定动载荷 | Cr | 13.4 |
| 额定静载荷 | C0r | 18.8 |
| 疲劳极限 | Cu | 0.83 |
| 极限转速 | ||
| 脂润滑 | ng(rpm) | 10900 |
| 热安全 | ||
| 工作转速 | nυ(rpm) | 4600 |
| 轴承摩擦力矩 | ||
| MR(Nm) | 0.12 | |
| 轴向刚度 | ||
| caL(N/μm) | 325 | |
| 倾斜刚度 | ||
| ckL(Nm/mrad) | 25 | |
| 惯性力矩 | ||
| Mm(kg·cm2) | 0.029 | |
| 轴向跳动 | ||
| Ar(μm) | 5 | |
| 精密锁紧螺母 | ||
| 螺母型号 | ZM(径向用) | ZM10 |
| 螺母型号 | AM(轴向用) | – |
| 拧紧力矩 | MA(Nm) | 6 |
| 轴向力 | Af(N) | 4891 |
| 重量 | ||
| m(kg) | 0.1 | |
