ZKLF40100-2RS-PE轴承
类型：【超高精密轴承 - 精密丝杠轴承】
基本尺寸：内径：40 mm，外径：100 mm，厚度：34 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【ZKLF：丝杠用双列推力角接触球轴承（螺栓安装）】后缀列表：【-2RS：两侧有轴向防护型接触唇式密封圈】【-PE：较低公差要求的轴承设计】
ZKLF40100-2RS-PE属于超高精密轴承中的精密丝杠轴承，为ZKLF系列产品之一。该轴承内径为40毫米，外径为100毫米，厚度为34毫米，尺寸设计平衡了结构紧凑性与承载能力。
在特性方面，轴承采用了两侧接触式密封结构，有助于在运行过程中阻挡污染物侵入，同时保留润滑剂，为长期稳定运转提供支持。其内部构造经过针对性优化，能够适应丝杠传动系统对高精度与低摩擦的要求。这类轴承在中等转速条件下表现良好，可承受一定的径向与轴向复合载荷，适用于需要精确导向与平稳传动的应用场景。
该型号常见于工业自动化设备、精密测量仪器及数控机床的进给系统。其设计注重减少运行中的振动与噪声，有助于提升设备整体性能。选型时需结合具体工况，综合考虑负载、速度及环境条件，以确保匹配度与使用寿命。
Z
K
L
F
4
0
1
0
0
-
2
R
S
-
P
E
ZKLF：丝杠用双列推力角接触球轴承（螺栓安装）
40：内径代号，内径：40 mm
100：外径代号，外径：100 mm
-2RS：两侧有轴向防护型接触唇式密封圈
-PE：较低公差要求的轴承设计
ZKLF：
丝杠用双列推力角接触球轴承（螺栓安装）
40：
内径代号，内径：40 mm
100：
外径代号，外径：100 mm
-2RS：
两侧有轴向防护型接触唇式密封圈
-PE：
较低公差要求的轴承设计

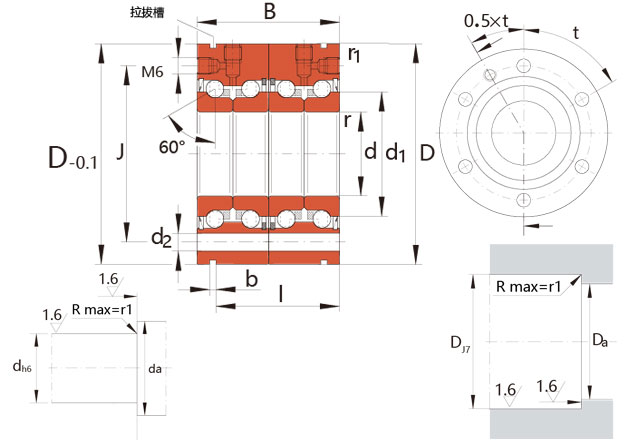

| 精密丝杠轴承 | ||
| ZKLF系列 | 双向，螺栓安装 | ZKLF40100-2RS-PE |
| 主要尺寸(mm) | ||
| 内径 | d | 40 |
| 外径 | D | 100 |
| 宽度 | B | 34 |
| 内圈挡边 | d1 | 58 |
| 倒角 | r(min) | 0.3 |
| 倒角 | r1(min) | 0.6 |
| 接触角 | ||
| a(°) | 60° | |
| 配对 | ||
| Match | 单个 | |
| 尺寸精度 | ||
| P | 放宽公差 | |
| 尺寸公差(mm) | ||
| dmp | 0/–0.01 | |
| Dmp | 0/–0.015 | |
| Bmp | 0/–0.25 | |
| 固定孔节圆 | ||
| 直径 | J | 80 |
| 孔径 | d2 | 8.8 |
| 孔数 | n | 8 |
| 分离角 | t | 45 |
| 拉拔槽 | ||
| 宽度 | b | 3 |
| 槽距 | I | 25 |
| 轴承座腔 | ||
| 轴孔 | Da(max) | 67 |
| 轴肩 | da(min) | 50 |
| 轴承座安装孔 | ||
| 定位公差 | t1 | 0.2 |
| 螺栓 | Size | M8 |
| 孔数 | na | 4 |
| 分离角 | ta | 90 |
| 轴向载荷(KN) | ||
| 额定动载荷 | Cr | 43 |
| 额定静载荷 | C0r | 101 |
| 疲劳极限 | Cu | 4.45 |
| 极限转速 | ||
| 脂润滑 | ng(rpm) | 4000 |
| 热安全 | ||
| 工作转速 | nυ(rpm) | 1800 |
| 轴承摩擦力矩 | ||
| MR(Nm) | 0.7 | |
| 轴向刚度 | ||
| caL(N/μm) | 1000 | |
| 倾斜刚度 | ||
| ckL(Nm/mrad) | 550 | |
| 惯性力矩 | ||
| Mm(kg·cm2) | 2.26 | |
| 轴向跳动 | ||
| Ar(μm) | 5 | |
| 精密锁紧螺母 | ||
| 螺母型号 | ZM(径向用) | ZM40 |
| 螺母型号 | AM(轴向用) | AM40 |
| 拧紧力矩 | MA(Nm) | 55 |
| 轴向力 | Af(N) | 13412 |
| 重量 | ||
| m(kg) | 1.46 | |
