7203AWDBMP5轴承
类型：【超高精密轴承 - 精密丝杠轴承】

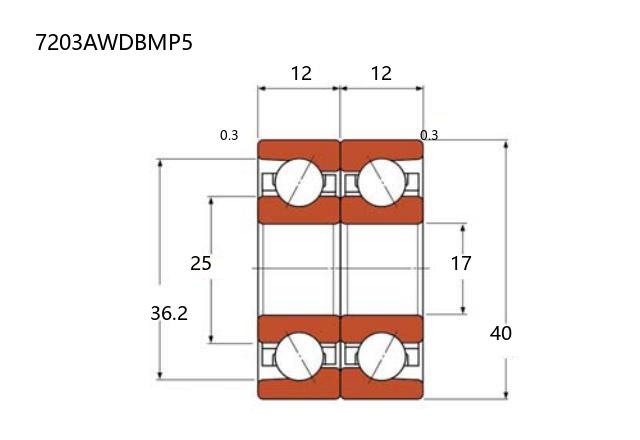

基本尺寸：内径：17 mm，外径：40 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：接触角 30°】【W：钢板冲压冠形保持架】【DB：双列背靠背（<>）配对】【M：中等预紧】【P5：ISO 5级精度】
7203AWDBMP5型轴承属于超高精密轴承类别，专为精密丝杠支承应用设计。其基本尺寸为内径17毫米、外径40毫米、厚度24毫米，结构紧凑，适用于空间受限的小型设备。该轴承采用接触角优化设计，能够同时承受径向和轴向负荷，在高速运转条件下表现出较好的稳定性。
作为丝杠支承部件，该型号通过特殊的预压调整与材料处理工艺，有助于降低振动和噪声，提升传动精度。其内部组件经过精细加工和严格选配，可能满足精密机械对运动平稳性和定位准确性的部分需求。在某些工业自动化领域或高精度仪器中，此类轴承可为丝杠系统提供有效的支承方案。
制造过程中采用的防腐蚀涂层和特殊润滑技术，进一步增强了其在复杂工况下的耐用性。该型号轴承常见于小型数控机床、测量装置等设备，其结构特点对延长维护周期可能产生积极影响。
7
2
0
3
A
W
D
B
M
P
5
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
03：内径：17 mm
A：接触角 30°
W：钢板冲压冠形保持架
DB：双列背靠背（<>）配对
M：中等预紧
P5：ISO 5级精度
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
03：
内径：17 mm
A：
接触角 30°
W：
钢板冲压冠形保持架
DB：
双列背靠背（<>）配对
M：
中等预紧
P5：
ISO 5级精度
| 公称型号 | ||
| 小型丝杆专用 | 配对 | 7203AWDBMP5 |
| 主要尺寸(mm) | ||
| 内径 | d | 17 |
| 外径 | D | 40 |
| T(=2B) | 24 | |
| B | 12 | |
| r(min) | 0.6 | |
| r1(min) | 0.3 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 13.8 |
| 基本额定静载荷 | Cor | 16.4 |
| 安装尺寸(mm) | ||
| d1 | 25 | |
| d2 | ― | |
| D1 | 32 | |
| D2 | 36.2 | |
| 轴向载荷 | ||
| 静态(KN) | 5.85 | |
| 中预载(GM) | ||
| 预紧力 | (N) | 294 |
| 轴向弹簧常数 | (N/μm) | 126 |
| 启动扭矩 | (N･mm) | 15 |
| 重预载 (GH) | ||
| 预紧力 | (N) | 390 |
| 轴向弹簧常数 | (N/μm) | 141 |
| 启动扭矩 | (N･mm) | 21 |
