708ATDFMP5轴承
类型:【超高精密轴承 - 精密丝杠轴承】
基本尺寸:内径:8 mm,外径:22 mm,厚度:14 mm。
价格区间:¥ - ¥328.86【详情】
后缀列表:【A:接触角 30°】【T:聚酰胺尼龙保持架】【DF:双列面对面(><)配对】【M:中等预紧】【P5:ISO 5级精度】
708ATDFMP5轴承属于超高精密轴承类别,专为精密丝杠支承应用设计。其基本尺寸为内径8毫米、外径22毫米、厚度14毫米,结构紧凑,适用于空间受限的小型化设备。该型号采用接触角优化设计,能够同时承受径向和轴向载荷,具有较高的刚性表现。
在制造工艺方面,该轴承选用高品质钢材,经过特殊热处理工艺,提升了材料的耐磨性和尺寸稳定性。密封结构采用低摩擦设计,有助于减少润滑剂泄漏风险,同时保持相对较低的运行温升。预压调整机构使轴承在高速运转条件下维持较为平稳的工作状态。
此类轴承常见于高精度旋转平台、小型数控机床进给系统以及光学仪器调节装置等场景。在安装时需注意保持轴系对中精度,并按照规范进行润滑维护,以发挥其性能特点。根据使用环境差异,建议定期检查轴承游隙变化及表面状态,及时调整润滑方案。
7
0
8
A
T
D
F
M
P
5
7:精密角接触球轴承
0:尺寸系列:超轻 10 系列
8:内径代号,内径:8 mm
A:接触角 30°
T:聚酰胺尼龙保持架
DF:双列面对面(><)配对
M:中等预紧
P5:ISO 5级精度
7:
精密角接触球轴承
0:
尺寸系列:超轻 10 系列
8:
内径代号,内径:8 mm
A:
接触角 30°
T:
聚酰胺尼龙保持架
DF:
双列面对面(><)配对
M:
中等预紧
P5:
ISO 5级精度

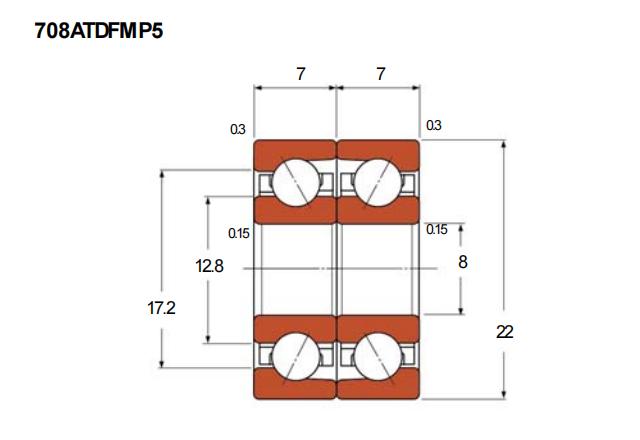

公称型号 | ||
小型丝杆专用 | 配对 | 708ATDFMP5 |
主要尺寸(mm) | ||
内径 | d | 8 |
外径 | D | 22 |
T(=2B) | 14 | |
B | 7 | |
r(min) | 0.3 | |
r1(min) | 0.15 | |
额定载荷(KN) | ||
基本额定动载荷 | Cr | 4.4 |
基本额定静载荷 | Cor | 4.4 |
安装尺寸(mm) | ||
d1 | 12.8 | |
d2 | ― | |
D1 | 17.2 | |
D2 | 19.1 | |
轴向载荷 | ||
静态(KN) | 1.53 | |
中预载(GM) | ||
预紧力 | (N) | 49 |
轴向弹簧常数 | (N/μm) | 52 |
启动扭矩 | (N・mm) | 1.5 |
重预载 (GH) | ||
预紧力 | (N) | 98 |
轴向弹簧常数 | (N/μm) | 67 |
启动扭矩 | (N・mm) | 3 |

商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
NTN 708轴承 |
NTN | 0 | ¥0 | |||||
NTN 70M8DF/GMP5轴承 丝杠轴承 |
NTN | 8 X 22 X 14 | 华东 | 30 | 328.86 | ¥283.5 | ||
