XC7922ELRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：110 mm，外径：150 mm，厚度：20 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
XC7922ELRTP4SU是一款适用于精密机械领域的超高精密角接触球轴承。该型号采用陶瓷球体设计，具备优异的轻量化特性和高速运转性能。在结构方面，其接触角经过特殊优化，可同时承受径向与轴向复合载荷。
该轴承的基本尺寸为内径110mm、外径150mm、厚度20mm，紧凑的设计使其适用于空间受限的精密主轴系统。套圈和滚动体采用高性能合金钢制造，配合P4级精度标准，确保在高速工况下保持稳定的旋转精度。
油气润滑系统的适配设计使其在超高速运转时能有效控制温升，保持润滑剂稳定性。陶瓷球体具有低热膨胀系数和绝缘特性，可减少高速运转时的离心力影响，延长使用寿命。此类轴承常见于精密加工中心主轴、高转速电主轴等对动态平衡要求较高的场合。
由于采用非对称滚道设计与特殊保持架结构，该轴承在预紧力调节和高速稳定性方面展现出良好性能。不同工况下的具体选型需结合实际负载条件与转速要求进行综合评估。
X
C
7
9
2
2
E
L
R
T
P
4
S
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
22：内径：110 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
22：
内径：110 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对

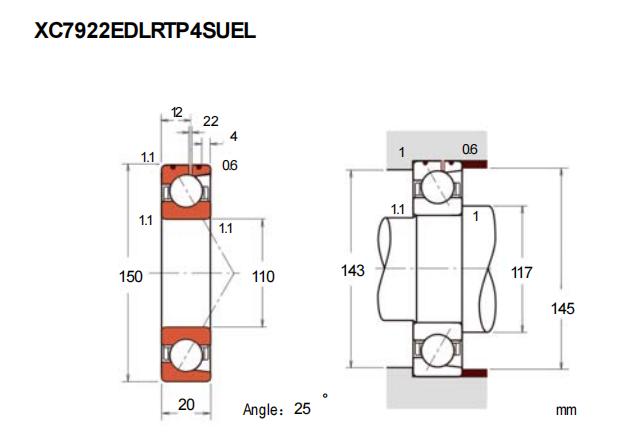

| 公称型号 | ||
| 油气润滑-超高速陶瓷球型 | XC7922ELRTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 150 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | - |
| BN | 4 | |
| SN | 12 | |
| SB | 2.2 | |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 37.5 |
| 基本额定静载荷 | C0r | 35 |
| 极限载荷(KN) | ||
| 轴向-单个 | 44 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 40.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 14700 |
| 油润滑 | Oil | 23100 |
| 安装尺寸(mm) | ||
| da(min) | 117 | |
| Da(max) | 143 | |
| Db(max) | 145 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 619 |
| 中预紧 | M | 1400 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 142 |
| 轻预紧 | L | 266 |
| 中预紧 | M | 356 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -20 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.733 | ||
