HC7917ELRTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：85 mm，外径：120 mm，厚度：36 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：尼龙保持架】【P4：ISO 4级精度】【DU：双列万能配对】
HC7917ELRTP4DU属于超高精密角接触球轴承系列。该型号基本尺寸为内径85毫米、外径120毫米、厚度36毫米，结构设计适用于高刚性要求的应用场景。其内外圈及滚动体采用高品质钢材制造，配合陶瓷球材料，有效降低高速运转时的离心力效应，减少摩擦发热。
该轴承采用非对称滚道设计，能够同时承受径向和轴向载荷，特别适用于多轴联动工况。保持架结构经过优化，增强了润滑剂滞留能力。油气润滑系统的适配性使其在高速旋转条件下仍能维持稳定的油膜强度，延缓润滑脂分油时间。
此类轴承常见于精密机床主轴、电主轴及高转速传动系统，能够满足P4级精度标准。针对不同安装方式，可提供预载荷调整方案。用户需根据实际工况配合适当的润滑系统和冷却装置，以发挥最佳性能。轴承使用寿命受安装精度、环境洁净度和维护周期等多重因素影响。
H
C
7
9
1
7
E
L
R
T
P
4
D
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
17：内径：85 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：尼龙保持架
P4：ISO 4级精度
DU：双列万能配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
17：
内径：85 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
尼龙保持架
P4：
ISO 4级精度
DU：
双列万能配对
| 公称型号 | ||
| 油气润滑-高速陶瓷球型 | HC7917ELRTP4DU | |

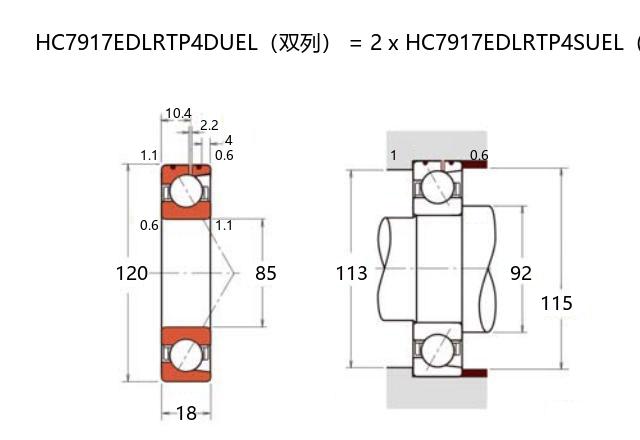

| 主要尺寸(mm) | ||
| 内径 | d | 85 |
| 外径 | D | 120 |
| 厚度（单列） | B | 18 |
| 厚度（多列） | T | 36 |
| BN | 4 | |
| SN | 10.4 | |
| SB | 2.2 | |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 56.2 |
| 基本额定静载荷 | C0r | 48.2 |
| 极限载荷(KN) | ||
| 轴向-单个 | 30 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 32.9 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 15700 |
| 油润滑 | Oil | 24400 |
| 安装尺寸(mm) | ||
| da(min) | 92 | |
| Da(max) | 113 | |
| Db(max) | 115 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 358 |
| 中预紧 | M | 1039 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 102 |
| 轻预紧 | L | 199 |
| 中预紧 | M | 292 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -19 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.912 | ||
