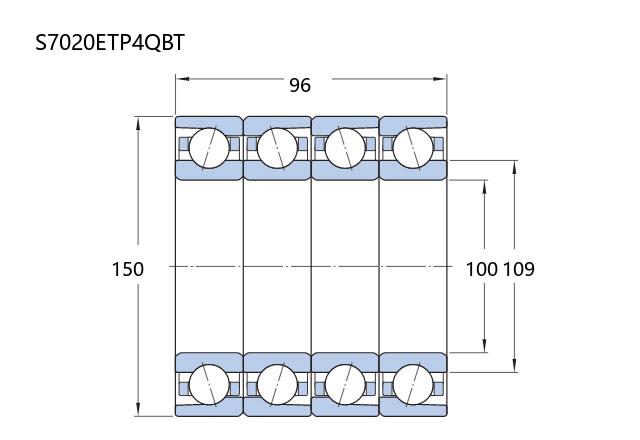

S7020ETP4QBT轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：150 mm，厚度：96 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【S：标准密封型】后缀列表：【E：25° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【QBT：四列背靠背串联串联（/ \ \ \）配对】
S
7
0
2
0
E
T
P
4
Q
B
T
S：标准密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
20：内径：100 mm
E：25° 接触角
T：聚酰胺保持架
P4：P4 级精度
QBT：四列背靠背串联串联（/ \ \ \）配对
S：
标准密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
20：
内径：100 mm
E：
25° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
QBT：
四列背靠背串联串联（/ \ \ \）配对
| 公称型号 | ||
| 标准钢球密封型 | S7020ETP4QBT | |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | 96 |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 300 |
| 基本额定静载荷 | C0r | 294 |
| 极限载荷(KN) | ||
| 轴向-单个 | 57.5 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 41.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 8000 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 109 | |
| Da(max) | 141 | |
| Db(max) | 144 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 434 |
| 轻预紧 | L | 837 |
| 中预紧 | M | 2009 |
| 重预紧 | H | 3948 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 236 |
| 轻预紧 | L | 300 |
| 中预紧 | M | 418 |
| 重预紧 | H | 549 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -7 |
| 轻预紧 | L | -13 |
| 中预紧 | M | -26 |
| 重预紧 | H | -42 |
| 轴承组合 | ||
| 方式 | <>>> | |
| 列数 | 4 | |
| 重量(Kg) | ||
| 5.8 | ||
