HC7909FLRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：68 mm，厚度：12 mm。
价格区间：￥1852.2 - ￥2074.46【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【F：18° 接触角】【LR：带润滑孔+O型圈】【T：尼龙保持架】【P4：ISO 4级精度】【SU：单列万能配对】
HC7909FLRTP4SU属于超高精密角接触球轴承系列，内径为45毫米，外径68毫米，厚度12毫米。该轴承采用陶瓷球材料设计，具备优异的抗磨损性能和高速运转稳定性。其结构适用于油气润滑系统，能有效降低摩擦温升，延长使用寿命。
在高速旋转工况下，该型号轴承可承受径向和轴向联合载荷，接触角设计优化了负载分布。陶瓷球材料的热膨胀系数较低，有助于维持高速运行时的尺寸稳定性，减少因温升导致的预紧力变化。
该产品多应用于高转速主轴、精密机床及测量设备等场景，能够满足高精度旋转需求。由于采用特殊材料和润滑方式，其在严苛工况下仍能保持平稳运行，但需配合专业的安装维护措施以保证性能。
H
C
7
9
0
9
F
L
R
T
P
4
S
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
09：内径：45 mm
F：18° 接触角
LR：带润滑孔+O型圈
T：尼龙保持架
P4：ISO 4级精度
SU：单列万能配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
09：
内径：45 mm
F：
18° 接触角
LR：
带润滑孔+O型圈
T：
尼龙保持架
P4：
ISO 4级精度
SU：
单列万能配对

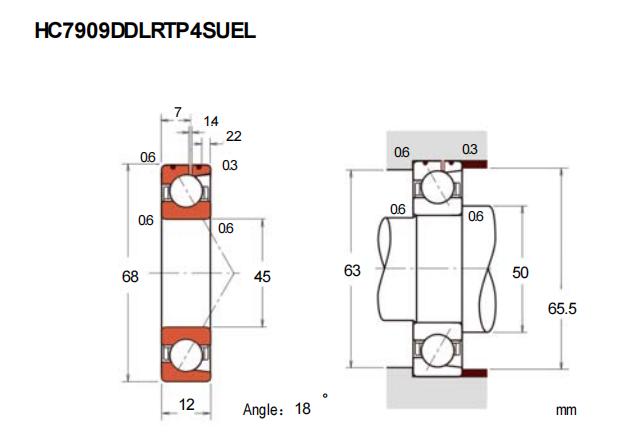

| 公称型号 | ||
| 油气润滑-高速陶瓷球型 | HC7909FLRTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 68 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | - |
| BN | 2.2 | |
| SN | 7 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 12.1 |
| 基本额定静载荷 | C0r | 8.3 |
| 极限载荷(KN) | ||
| 轴向-单个 | 8.1 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.6 | |
| 作用点(mm) | ||
| a | 15.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 31900 |
| 油润滑 | Oil | 49600 |
| 安装尺寸(mm) | ||
| da(min) | 50 | |
| Da(max) | 63 | |
| Db(max) | 65.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 168 |
| 中预紧 | M | 335 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 46 |
| 轻预紧 | L | 72 |
| 中预紧 | M | 95 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -16 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.111 | ||
