HC7021ELRTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：105 mm，外径：160 mm，厚度：52 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：尼龙保持架】【P4：ISO 4级精度】【DU：双列万能配对】
HC7021ELRTP4DU属于超高精密角接触球轴承系列，其基本尺寸为内径105mm、外径160mm、厚度52mm，适用于对运转精度和刚性要求较高的场合。该型号采用陶瓷球作为滚动体，能够有效降低高速运转时的离心力影响，同时减少摩擦发热，提升极限转速表现。轴承结构设计兼顾了油气润滑的兼容性，通过优化的滚道轮廓与接触角配合，可在高速条件下维持稳定的油膜形成，有助于延长使用寿命。
此类轴承多用于精密机床主轴、电主轴及高速传动系统，能够在连续高速运转工况下保持较低的温升和振动水平。选材与制造工艺注重降低动态不平衡量，配合P4级精度标准，进一步保障了运行平稳性。由于采用非金属陶瓷材料作为滚动体，其在润滑不良工况下的抗咬合能力相对传统钢球结构有所改善。需要注意的是，实际应用中需根据具体负载条件、润滑方式及安装配合精度进行综合选型评估。
H
C
7
0
2
1
E
L
R
T
P
4
D
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
21：内径：105 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：尼龙保持架
P4：ISO 4级精度
DU：双列万能配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
21：
内径：105 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
尼龙保持架
P4：
ISO 4级精度
DU：
双列万能配对
| 公称型号 | ||
| 油气润滑-高速陶瓷球型 | HC7021ELRTP4DU | |

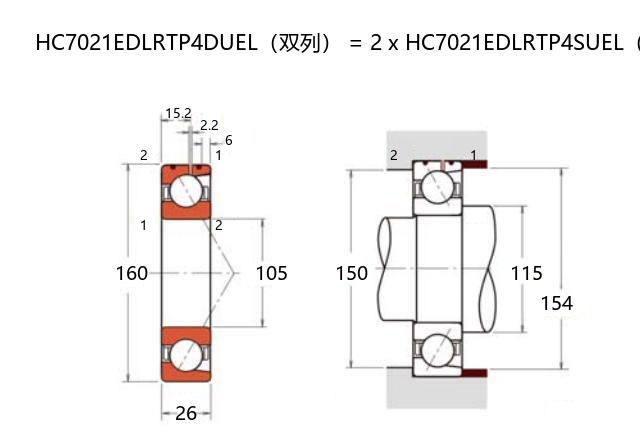

| 主要尺寸(mm) | ||
| 内径 | d | 105 |
| 外径 | D | 160 |
| 厚度（单列） | B | 26 |
| 厚度（多列） | T | 52 |
| BN | 6 | |
| SN | 15.2 | |
| SB | 2.2 | |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 78 |
| 基本额定静载荷 | C0r | 76 |
| 极限载荷(KN) | ||
| 轴向-单个 | 47.5 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 43.9 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 12100 |
| 油润滑 | Oil | 18900 |
| 安装尺寸(mm) | ||
| da(min) | 115 | |
| Da(max) | 150 | |
| Db(max) | 154 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 1039 |
| 中预紧 | M | 2100 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 149 |
| 轻预紧 | L | 335 |
| 中预紧 | M | 434 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -15 |
| 中预紧 | M | -26 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 3.18 | ||
