| 公称型号(直接润滑万能配组型) | ||

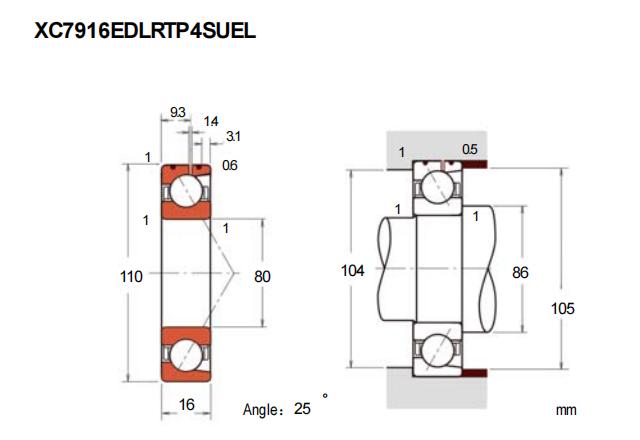

| 单个 | XC7916EDLRTP4SUEL | |
| 对装 | XC7916EDLRTP4DUEL | |
| 主要尺寸(mm) | ||
| d | 80 | |
| D | 110 | |
| B | 16 | |
| BN | 3.1 | |
| SN | 9.3 | |
| SB | 1.4 | |
| r(min) | 1 | |
| r1(min) | 0.6 | |
| 额定载荷(KN) | ||
| Cr | 21 | |
| Cor | 18.3 | |
| 极限载荷 | ||
| 轴向(KN) | 22.8 | |
| 接触角 | ||
| (度) | 25 | |
| 系数 | ||
| f0 | － | |
| 作用点 | ||
| a(mm) | 30.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | 20000 | |
| 油润滑 | 31600 | |
| 安装尺寸(mm) | ||
| da(min) | 86 | |
| Da(max) | 104 | |
| Db(max) | 105 | |
| ra(max) | 1 | |
| rb(min) | 0.5 | |
| 预紧力(DU,DB,DF) | ||
| EL(N) | 49 | |
| L(N) | 349 | |
| M(N) | 743 | |
| H(N) | － | |
| 轴向刚度(DU,DB,DF) | ||
| EL(N/μm) | 100 | |
| L(N/μm) | 194 | |
| M(N/μm) | 254 | |
| H(N/μm) | － | |
| 测量轴向游隙 | ||
| EL(μm) | 0 | |
| L(μm) | -8 | |
| M(μm) | -15 | |
| H(μm) | － | |
| 重量(kg) | ||
| 单个 | 0.326 | |
| 对装 | 0.652 | |
