产品分类
F696属于深沟球轴承中的法兰微型系列，其结构设计包含一个集成式法兰外圈，便于安装定位并节省空间。该型号内径为6mm，外径15mm，厚度5mm，尺寸紧凑，适用于对空间布局要求较高的轻载场景。
此类轴承通常采用冲压外圈和金属或工程塑料保持架，具备一定的防尘能力，但需注意其负载性能有限，不适用于高速或重载条件。常见应用包括小型电机、精密仪器、家用电器中的传动辅助结构，或微型机械的旋转支撑部位。在选型时需综合考虑工况中的载荷类型、转速范围及环境因素，建议参照具体产品的技术参数进行适配。法兰设计可简化轴向固定结构，但安装时需确保配合面的平整度，以避免偏载影响使用寿命。
F
6
9
6
F：带法兰
6：深沟球轴承
9：尺寸系列：超轻 19 系列
6：公称内径代号，内径：6 mm
F：
带法兰
6：
深沟球轴承
9：
尺寸系列：超轻 19 系列
6：
公称内径代号，内径：6 mm
| 公称型号 | ||
| 按密封形式区分 | 开式 | F696 |
| 铁盖 | F696ZZ | |
| 非接触式密封 | F696-2RZ | |
| 接触式密封 | F696-2RS | |

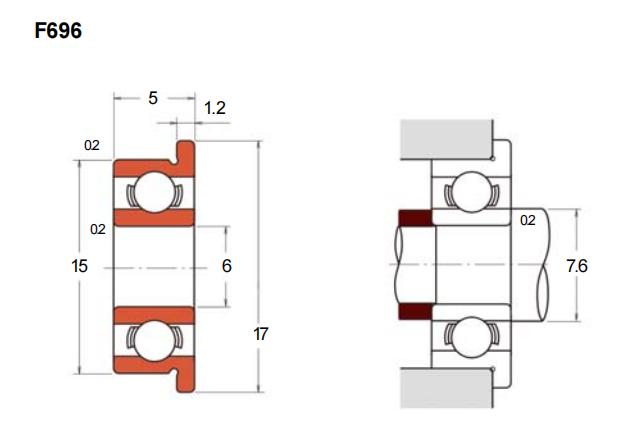

| 主要尺寸(mm) | ||
| 内径 | d | 6 |
| 外径 | D | 15 |
| 高可实测 | D1 | 17 |
| D2 | 17 | |
| 宽度 | B | 5 |
| B1 | 5 | |
| 法兰厚度 | C1 | 1.2 |
| 高可实测 | C2 | 1.2 |
| r(min) | 0.2 | |
| r1(min) | 0.2 | |
| 额定载荷(N) | ||
| 基本额定动载荷 | Cr | 1730 |
| 基本额定静载荷 | Cor | 670 |
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | 40000 |
| 2RS | 36000 | |
| 油润滑 | Open/Z | 45000 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 7.6 |
| db(max) | 7.9 | |
| ra(max) | 0.2 | |
| rb(min) | 0.2 | |
| 重量(g) | ||
| 高可称量 | 开式 | 4.34 |
| 带防尘盖 | 4.26 | |
