| 公称型号(直接润滑万能配组型) | ||

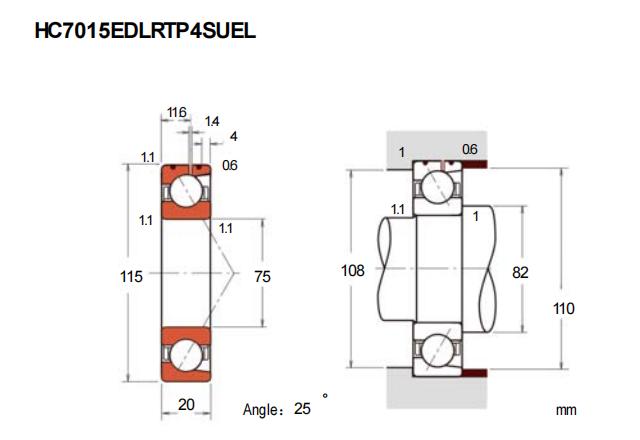

| 单个 | HC7015EDLRTP4SUEL | |
| 对装 | HC7015EDLRTP4DUEL | |
| 主要尺寸(mm) | ||
| d | 75 | |
| D | 115 | |
| B | 20 | |
| BN | 4 | |
| SN | 11.6 | |
| SB | 1.4 | |
| r(min) | 1.1 | |
| r1(min) | 0.6 | |
| 额定载荷(KN) | ||
| Cr | 21.6 | |
| Cor | 19 | |
| 极限载荷 | ||
| 轴向(KN) | 23.7 | |
| 接触角 | ||
| (度) | 25 | |
| 系数 | ||
| f0 | － | |
| 作用点 | ||
| a(mm) | 31.9 | |
| 限制速度(rpm) | ||
| 脂润滑 | 16900 | |
| 油润滑 | 26400 | |
| 安装尺寸(mm) | ||
| da(min) | 82 | |
| Da(max) | 108 | |
| Db(max) | 110 | |
| ra(max) | 1 | |
| rb(min) | 0.6 | |
| 预紧力(DU,DB,DF) | ||
| EL(N) | 49 | |
| L(N) | 579 | |
| M(N) | 1199 | |
| H(N) | － | |
| 轴向刚度(DU,DB,DF) | ||
| EL(N/μm) | 103 | |
| L(N/μm) | 238 | |
| M(N/μm) | 311 | |
| H(N/μm) | － | |
| 测量轴向游隙 | ||
| EL(μm) | 0 | |
| L(μm) | -12 | |
| M(μm) | -21 | |
| H(μm) | － | |
| 重量(kg) | ||
| 单个 | 0.638 | |
| 对装 | 1.276 | |
