C7920CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：140 mm，厚度：40 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
C7920CTP4DU属于超高精密角接触球轴承，内径为100mm，外径140mm，厚度40mm。该型号采用陶瓷球材质与标准型结构设计，适用于高速运转与高刚性要求的工况。由于陶瓷材料具有低密度、耐高温及绝缘特性，有助于减少离心力影响并抑制温升，从而在长期运行中保持较好的尺寸稳定性。
此类轴承常见于高转速主轴、精密机床及测量设备等应用场景。其接触角设计可同时承受径向与轴向载荷，在复杂受力环境下维持运行精度。内部填充的特殊润滑剂能够延长维护周期，适应不同润滑条件。
在多套轴承组合使用时，可通过预紧力调整进一步优化刚性表现。安装过程中需注意配合公差与清洁度，以充分发挥其性能潜力。该型号在常规工况下表现出良好的耐磨性与疲劳寿命，适用于中等负载的精密传动系统。
C
7
9
2
0
C
T
P
4
D
U
C：标准陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
20：内径：100 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
C：
标准陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
20：
内径：100 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球型 | C7920CTP4DU | |

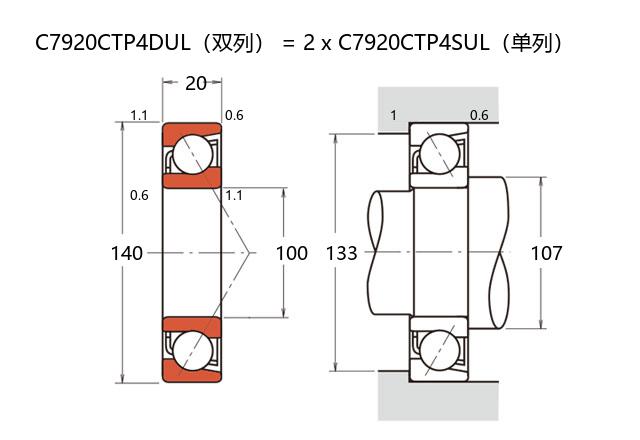

| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 140 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | 40 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 101 |
| 基本额定静载荷 | C0r | 104 |
| 极限载荷(KN) | ||
| 轴向-单个 | 39.2 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 16.5 | |
| 作用点(mm) | ||
| a | 26.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 12500 |
| 油润滑 | Oil | 19000 |
| 安装尺寸(mm) | ||
| da(min) | 107 | |
| Da(max) | 133 | |
| Db(max) | 135 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 203 |
| 轻预紧 | L | 427 |
| 中预紧 | M | 1026 |
| 重预紧 | H | 2057 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 95 |
| 轻预紧 | L | 129 |
| 中预紧 | M | 191 |
| 重预紧 | H | 268 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -5 |
| 轻预紧 | L | -13 |
| 中预紧 | M | -28 |
| 重预紧 | H | -46 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 1.404 | ||
