XCS72913FTP4SU轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：65 mm，外径：90 mm，厚度：16 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球】【S：密封型】后缀列表：【F：18° 接触角】【T：聚酰胺保持架】【P4：ISO 4级精度】【SU：单列万能配对】
XCS72913FTP4SU型号属于超高精密角接触球轴承系列，其基本结构参数为内径65毫米、外径90毫米，厚度控制在16毫米。这类设计使其在有限空间内实现稳定支撑与高效运转。
该轴承采用陶瓷球作为滚动体，有助于降低高速旋转时的离心力效应，配合特殊密封结构有效控制润滑剂逸散并阻挡外部污染物侵入。接触角设计与精密加工工艺使轴承在承受径向与轴向复合载荷时保持较高刚性，同时优化了高速工况下的动态性能。
在应用层面，该型号适用于对旋转精度及速度稳定性有严格要求的设备，常见于精密主轴系统、高转速电主轴及精密仪器传动单元。其材料特性与结构设计兼顾了高速运行时的温升控制与长期精度维持能力，为设备持续稳定运行提供支持。
X
C
S
7
2
9
1
3
F
T
P
4
S
U
X：超高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：宽度系列：宽型 2 系列
9：直径系列：超轻 19 系列
13：内径：65 mm
F：18° 接触角
T：聚酰胺保持架
P4：ISO 4级精度
SU：单列万能配对
X：
超高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
宽度系列：宽型 2 系列
9：
直径系列：超轻 19 系列
13：
内径：65 mm
F：
18° 接触角
T：
聚酰胺保持架
P4：
ISO 4级精度
SU：
单列万能配对
| 公称型号 | ||
| 品牌：CALOX | 超高速陶瓷球密封型 | XCS72913FTP4SU |
| 主要尺寸(mm) | ||
| 内径 | d | 65 |
| 外径 | D | 90 |
| 厚度（单列） | B | 16 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1 |
| r1(min) | 0.6 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 15.2 |
| 基本额定静载荷 | C0r | 12.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 12.3 | |
| 接触角 | ||
| 度 | ° |
18 |
| 系数 | ||
| fo | 10.8 | |
| 作用点(mm) | ||
| a | 20.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 27100 |
| 油润滑 | Oil | - |

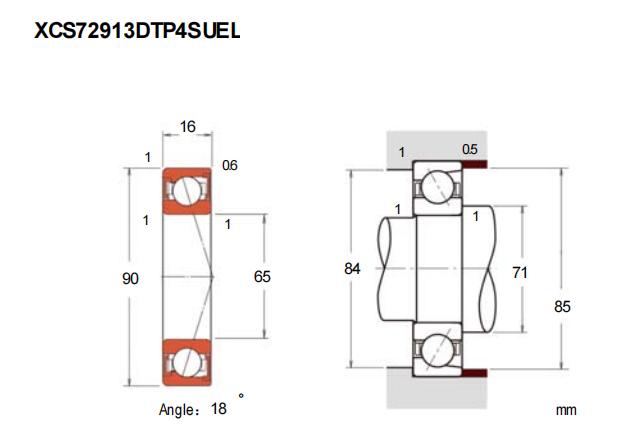

| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 71 |
| Da(max) | 84 | |
| Db(max) | 85 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 198 |
| 中预紧 | M | 412 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 56 |
| 轻预紧 | L | 92 |
| 中预紧 | M | 122 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -16 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 高可推荐 | 方式 | 万能 |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.223 | ||
