XCS72015FTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：75 mm，外径：115 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球】【S：密封型】后缀列表：【F：18° 接触角】【T：聚酰胺保持架】【P4：ISO 4级精度】【SU：单列万能配对】
XCS72015FTP4SU型轴承属于超高精密角接触球轴承系列，具有特定的结构特征与性能优势。其基本尺寸为内径75毫米、外径115毫米、厚度24毫米，采用紧凑型设计，适用于对空间和精度均有较高要求的应用场景。
该轴承属于超高速陶瓷球密封型产品，采用轻质陶瓷球作为滚动体，有效降低高速运转时的离心力与惯性负荷，从而提升转速极限并减少摩擦发热。密封结构设计有助于在高速运行中阻挡污染物侵入，同时维持内部润滑剂的稳定性。此类轴承在高速主轴、精密机床及测试设备等领域展现出良好的适应性，能够兼顾高转速需求与运转精度的长期保持。
在材料与工艺方面，该型号通过优化套圈与滚动体匹配、采用高精度加工技术，进一步控制动态运行误差。其接触角设计与预载荷配置可平衡轴向与径向载荷，适应复杂工况下的刚度要求。得益于材料特性与结构设计的结合，该轴承在降低振动与噪音方面亦具备一定潜力，为精密传动系统提供可靠支持。
X
C
S
7
2
0
1
5
F
T
P
4
S
U
X：超高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：宽度系列：宽型 2 系列
0：直径系列：超轻 10 系列
15：内径：75 mm
F：18° 接触角
T：聚酰胺保持架
P4：ISO 4级精度
SU：单列万能配对
X：
超高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
宽度系列：宽型 2 系列
0：
直径系列：超轻 10 系列
15：
内径：75 mm
F：
18° 接触角
T：
聚酰胺保持架
P4：
ISO 4级精度
SU：
单列万能配对
| 公称型号 | ||
| 超高速陶瓷球密封型 | XCS72015FTP4SU | |

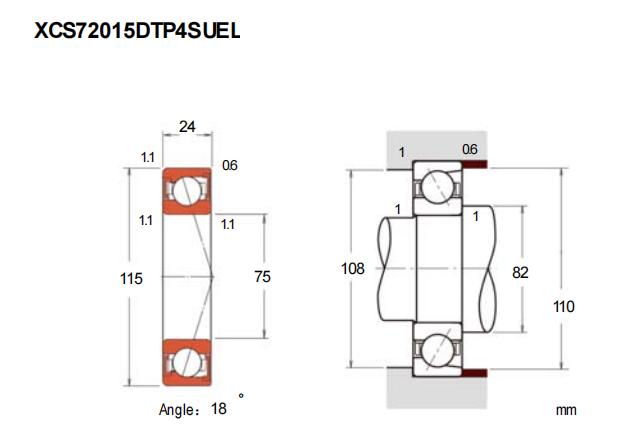

| 主要尺寸(mm) | ||
| 内径 | d | 75 |
| 外径 | D | 115 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 22.6 |
| 基本额定静载荷 | C0r | 19.8 |
| 极限载荷(KN) | ||
| 轴向-单个 | 19.7 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 11 | |
| 作用点(mm) | ||
| a | 27.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 22200 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 82 | |
| Da(max) | 108 | |
| Db(max) | 110 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 269 |
| 中预紧 | M | 600 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 61 |
| 轻预紧 | L | 112 |
| 中预紧 | M | 153 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -20 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.764 | ||
