XC7001CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：12 mm，外径：28 mm，厚度：16 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
XC7001CTP4DU是一款超高精密角接触球轴承，其基本尺寸为内径12mm、外径28mm、厚度16mm。该轴承属于精密角接触球轴承中的超高速陶瓷球型-XC类别，设计旨在满足高速运转与高精度定位的工况需求。
该型号轴承通常采用陶瓷球作为滚动体，这种材料具备低密度、高硬度及耐温性较好等特点，有助于降低高速旋转时的离心力，减少摩擦发热，从而提升极限转速。角接触结构使其能够同时承受径向与轴向载荷，特别适合高速主轴、精密仪器及高刚性传动系统等应用场景。
在制造工艺方面，XC7001CTP4DU遵循P4级精度标准，具备严格的尺寸公差与旋转精度控制，有助于降低设备运行时的振动与噪声。其保持架设计与表面处理工艺进一步优化了润滑效果与高速稳定性。此类轴承常见于精密机床、测量设备及高性能电动主轴等领域，为设备提供平稳可靠的支撑性能。
X
C
7
0
0
1
C
T
P
4
D
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
01：内径：12 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
01：
内径：12 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 超高速陶瓷球型 | XC7001CTP4DU | |

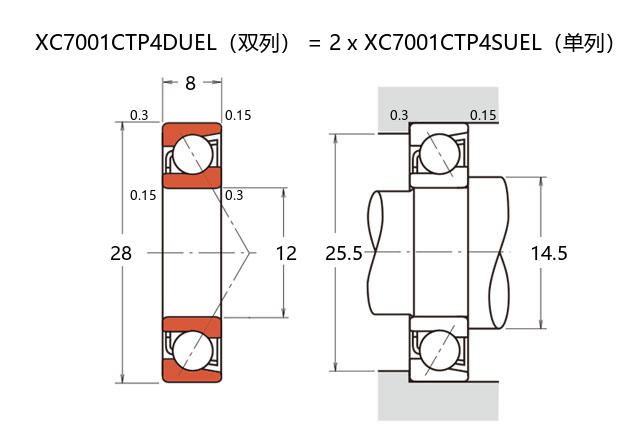

| 主要尺寸(mm) | ||
| 内径 | d | 12 |
| 外径 | D | 28 |
| 厚度（单列） | B | 8 |
| 厚度（多列） | T | 16 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 6.5 |
| 基本额定静载荷 | C0r | 2.54 |
| 极限载荷(KN) | ||
| 轴向-单个 | 1.06 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7.4 | |
| 作用点(mm) | ||
| a | 6.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 110000 |
| 油润滑 | Oil | 150000 |
| 安装尺寸(mm) | ||
| da(min) | 14.5 | |
| Da(max) | 25.5 | |
| Db(max) | 26.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 9.2 |
| 轻预紧 | L | 20 |
| 中预紧 | M | 45 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 12 |
| 轻预紧 | L | 17 |
| 中预紧 | M | 23 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 4 |
| 轻预紧 | L | 1 |
| 中预紧 | M | -4 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.042 | ||
