C7924CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：120 mm，外径：165 mm，厚度：44 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：标准陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
C7924CTP4DU是一款采用陶瓷球设计的精密角接触球轴承，其内径为120毫米，外径165毫米，厚度44毫米。该轴承属于超高精密类，特别适用于要求高转速、低摩擦和稳定运行的工况环境。
陶瓷球材料通常具备低密度、高硬度及耐腐蚀等特性，有助于减少运转时的离心力，降低温升，从而延长轴承在高速条件下的使用寿命。角接触结构使其能够同时承受径向和轴向载荷，尤其适合需高刚性与精确旋转精度的应用场景，例如精密机床主轴、电主轴及测量仪器等。
该型号采用标准型设计，在预压、润滑与配合方面遵循通用规范，便于在多种精密设备中集成使用。其综合性能有助于提升主机的动态精度和运转平稳性，适用于中高转速及需要长期稳定运行的工业领域。
C
7
9
2
4
C
T
P
4
D
U
C：标准陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
24：内径：120 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
C：
标准陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
24：
内径：120 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 标准陶瓷球型 | C7924CTP4DU | |

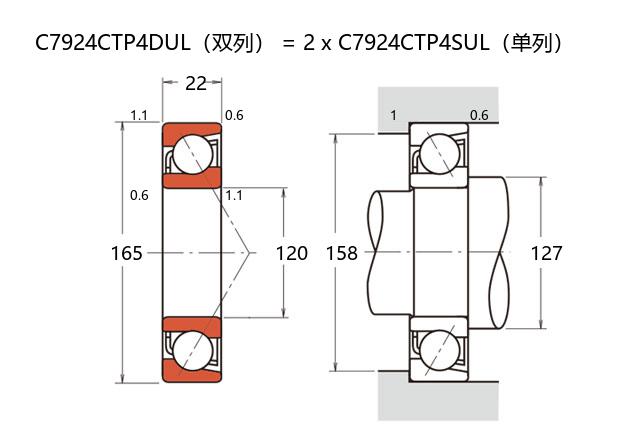

| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 165 |
| 厚度（单列） | B | 22 |
| 厚度（多列） | T | 44 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 144 |
| 基本额定静载荷 | C0r | 155 |
| 极限载荷(KN) | ||
| 轴向-单个 | 59.8 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 16.5 | |
| 作用点(mm) | ||
| a | 30.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 10600 |
| 油润滑 | Oil | 16000 |
| 安装尺寸(mm) | ||
| da(min) | 127 | |
| Da(max) | 158 | |
| Db(max) | 160 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 293 |
| 轻预紧 | L | 600 |
| 中预紧 | M | 1474 |
| 重预紧 | H | 2935 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 116 |
| 轻预紧 | L | 156 |
| 中预紧 | M | 232 |
| 重预紧 | H | 325 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -8 |
| 轻预紧 | L | -17 |
| 中预紧 | M | -35 |
| 重预紧 | H | -56 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 1.966 | ||
