HSS72020FTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：150 mm，厚度：30 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球】【S：密封型】后缀列表：【F：18° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【SU：单个万能组合】
HSS72020FTP4SU是一款超高精密角接触球轴承，属于小球密封型结构。其基本尺寸为内径100mm、外径150mm、厚度30mm，对应的英制尺寸约为内径3.937英寸、外径5.906英寸、厚度1.181英寸。
该轴承采用高精度制造工艺，内部滚道和钢球的几何形状经过优化设计，有助于提升运转平稳性和旋转精度。接触角的设计使轴承能够同时承受径向和轴向载荷，适用于中高速工况。密封结构有助于在特定条件下减少润滑剂泄漏并阻挡外部杂质侵入，从而延长使用寿命。
在应用方面，这类轴承常见于精密机床主轴、高速电主轴及部分测量仪器等设备中，能够满足对刚性和精度有较高要求的场合。其材料选择和热处理工艺也针对高耐久性需求进行了相应调整。需要注意的是，实际性能表现可能因具体工况、安装方式及维护情况而存在差异。
H
S
S
7
2
0
2
0
F
T
P
4
S
U
H：高转速
S：小球
S：密封型
7：精密角接触球轴承
2：宽度系列：宽型 2 系列
0：直径系列：超轻 10 系列
20：内径：100 mm
F：18° 接触角
T：聚酰胺保持架
P4：P4 级精度
SU：单个万能组合
H：
高转速
S：
小球
S：
密封型
7：
精密角接触球轴承
2：
宽度系列：宽型 2 系列
0：
直径系列：超轻 10 系列
20：
内径：100 mm
F：
18° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 高速小球密封型 | HSS72020FTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 厚度（单列） | B | 30 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 36 |
| 基本额定静载荷 | C0r | 36 |
| 极限载荷(KN) | ||
| 轴向-单个 | 52 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.9 | |
| 作用点(mm) | ||
| a | 35.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 12000 |
| 油润滑 | Oil | - |

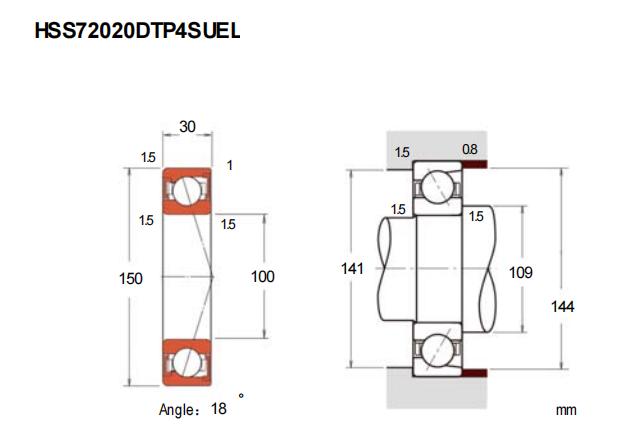

| 安装尺寸(mm) | ||
| da(min) | 109 | |
| Da(max) | 141 | |
| Db(max) | 144 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 352 |
| 中预紧 | M | 877 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 78 |
| 轻预紧 | L | 123 |
| 中预紧 | M | 175 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -24 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 1.65 | ||
