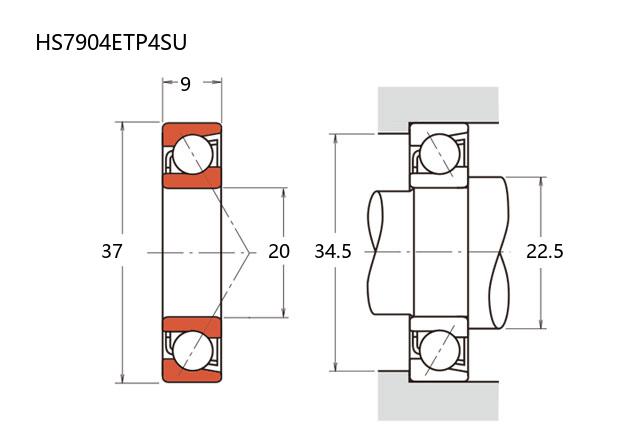

HS7904ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：20 mm，外径：37 mm，厚度：9 mm。
价格区间：￥163.09 - ￥1537.54【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【E：接触角 25°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
H
S
7
9
0
4
E
T
P
4
S
U
H：高转速
S：小球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
04：内径：20 mm
E：接触角 25°
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
H：
高转速
S：
小球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
04：
内径：20 mm
E：
接触角 25°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对
| 公称型号 | ||
| 高速小球型 | HS7904ETP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 37 |
| 厚度（单列） | B | 9 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 4.3 |
| 基本额定静载荷 | C0r | 2.06 |
| 极限载荷(KN) | ||
| 轴向-单个 | 3.02 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 11.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 47500 |
| 油润滑 | Oil | 65000 |
| 安装尺寸(mm) | ||
| da(min) | 22.5 | |
| Da(max) | 34.5 | |
| Db(max) | 35.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 16 |
| 轻预紧 | L | 29 |
| 中预紧 | M | 63 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 15 |
| 轻预紧 | L | 19 |
| 中预紧 | M | 26 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 2 |
| 轻预紧 | L | -1 |
| 中预紧 | M | -7 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.036 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB 71904ACETA/P4轴承 角接触球轴承-高速小球型 |
HRB | 20 X 37 X 9 | 华东 | 哈尔滨 | 200 | 208.76 | ￥163.09 | |
| SKF 71904 ACEGA/P4A轴承 超精密角接触球轴承E设计 |
SKF | 20 X 37 X 9 | 华南 | 8 | 1537.54 | ￥1191.89 | ||
| FAG HS71904-E-T-P4S-UL#E轴承 超精密角接触球轴承 |
FAG | 20 X 37 X 9 | 华南 | 原产地 | 3 | 452.2 | ￥400.18 | |
| FAG HS71904-E-T-P4S-UL轴承 超精密角接触球轴承 |
FAG | 20 X 37 X 9 | 海外 | 7 | 949.7 | ￥778.44 | ||
