CS7003ETP4QBC轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：17 mm，外径：35 mm，厚度：40 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：陶瓷球】【S：密封型】后缀列表：【E：接触角 25°】【T：尼龙保持架】【P4：ISO 4级精度】【QBC：四列串联背靠背串联（/ / \ \）配对】
C
S
7
0
0
3
E
T
P
4
Q
B
C
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
03：内径：17 mm
E：接触角 25°
T：尼龙保持架
P4：ISO 4级精度
QBC：四列串联背靠背串联（/ / \ \）配对
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
03：
内径：17 mm
E：
接触角 25°
T：
尼龙保持架
P4：
ISO 4级精度
QBC：
四列串联背靠背串联（/ / \ \）配对

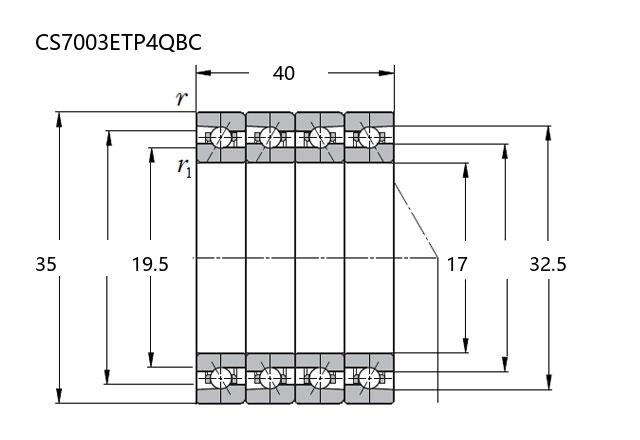

| 公称型号 | ||
| 标准陶瓷球密封型 | CS7003ETP4QBC | |
| 主要尺寸(mm) | ||
| 内径 | d | 17 |
| 外径 | D | 35 |
| 厚度（单列） | B | 10 |
| 厚度（多列） | T | 40 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 24.8 |
| 基本额定静载荷 | C0r | 13.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 4 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 11.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 50000 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 19.5 | |
| Da(max) | 32.5 | |
| Db(max) | 33.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 25 |
| 轻预紧 | L | 50 |
| 中预紧 | M | 142 |
| 重预紧 | H | 293 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 46 |
| 轻预紧 | L | 58 |
| 中预紧 | M | 86 |
| 重预紧 | H | 116 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -2 |
| 中预紧 | M | -7 |
| 重预紧 | H | -13 |
| 轴承组合 | ||
| 方式 | <<>> | |
| 列数 | 4 | |
| 重量(Kg) | ||
| 0.148 | ||
