22309EK轴承
更新日期：
类型：【调心滚子轴承 - 标准型调心滚子轴承】

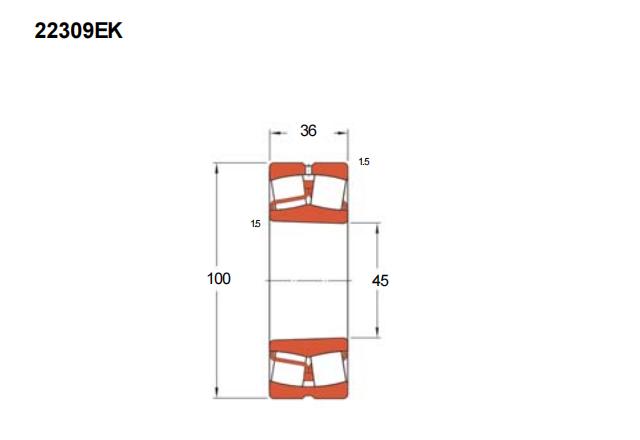

基本尺寸：内径：45 mm，外径：100 mm，厚度：36 mm。
价格区间：￥92.61 - ￥1215.32【详情】
后缀列表：【E：内部设计优化，承载能力提升】【K：锥孔，锥度 1:12】
22309EK属于调心滚子轴承中的223系列标准型产品。其内径为45毫米，外径100毫米，厚度36毫米。该轴承设计采用对称球面滚子，结合整体式冲压钢保持架，具备良好的径向承载能力与一定的双向轴向负荷适应性。其内部结构经过优化，有助于降低运转过程中的摩擦发热。
轴承外圈滚道为球面轮廓，赋予其自动调心功能，可在轻微轴弯曲或壳体安装误差条件下保持正常工作。该特性使其适用于存在轴挠曲或对中困难的工况环境。22309EK内部游隙按常规标准设置，适用于常规转速与负荷范围。
这类轴承常见于中型工业传动装置、矿山机械及通用动力传输系统等场合。在选型时需综合考量实际负荷性质、转速范围及工作温度等因素，确保其性能与设备运行条件相匹配。轴承的维护周期与润滑条件会直接影响其使用寿命，需按设备规范进行定期保养。
2
2
3
0
9
E
K
2：调心滚子轴承
2：宽度系列：宽型 2 系列，承载能力更高
3：直径系列：中型 3 系列，承载更高
09：内径：45 mm
E：内部设计优化，承载能力提升
K：锥孔，锥度 1:12
2：
调心滚子轴承
2：
宽度系列：宽型 2 系列，承载能力更高
3：
直径系列：中型 3 系列，承载更高
09：
内径：45 mm
E：
内部设计优化，承载能力提升
K：
锥孔，锥度 1:12
| 公称型号(开式223系列) | ||
| 品牌：CALOX | 圆柱孔 | 22309E |
| 圆锥孔 | 22309EK | |
| 主要尺寸(mm) | ||
| 内径 | d |
45 |
| 外径 | D |
100 |
| 厚度 | B |
36 |
| r(min) | 1.5 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 207 |
| 基本额定静载荷 | Cor | 195 |
| 极限速度(rpm) | ||
| 高可计算 | 热参考速度 | 5000 |
| 机械转速 | 8000 | |
| 脂润滑 | 4500 | |

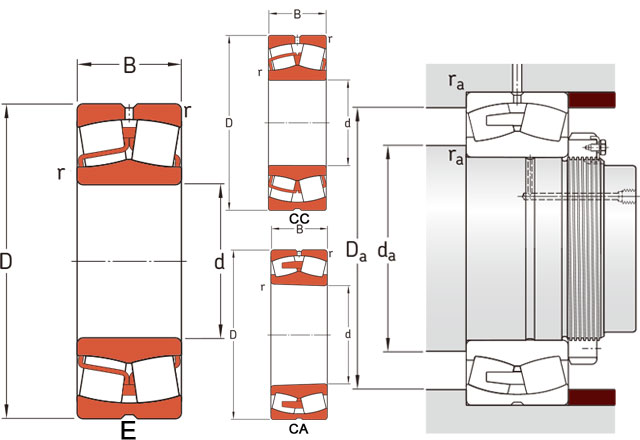

| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 54 |
| da(max) | 59 | |
| Da(max) | 91 | |
| Da(min) | 86 | |
| ra(max) | 1.5 | |
| 常数e | 0.34 | |
| 轴向载荷系数 | ||
| 高可出具 | Y2 | 2.9 |
| Y3 | 2 | |
| Y0 | 1.9 | |
| 重量(kg) | 1.34 | |
| 装配组件 | ||
| 高可推荐 | 紧定套 | H2309 |
| 退卸套 | AH2309 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| CALOX 22309CAK/W33轴承 223系列 |
CALOX | 45.00 X 100.00 X 36.00 | 华东 | 中国 | 1000 | 186.92 | ￥158.4 | |
| KOYO 22309RHKW33C3轴承 调心滚子轴承 |
KOYO | 45 X 100 X 36 | 华东 | 日本 | 20 | 251.88 | ￥204.78 | |
| NSK 22309CDKE4轴承 调心滚子轴承(开式) |
NSK | 45.00 X 100.00 X 36.00 | 华南 | 日本 | 114 | 332.89 | ￥266.31 | |
| KOYO 22309RHK W33轴承 调心滚子轴承 |
KOYO | 45 X 100 X 36 | 华南 | 1 | 442.58 | ￥388.23 | ||

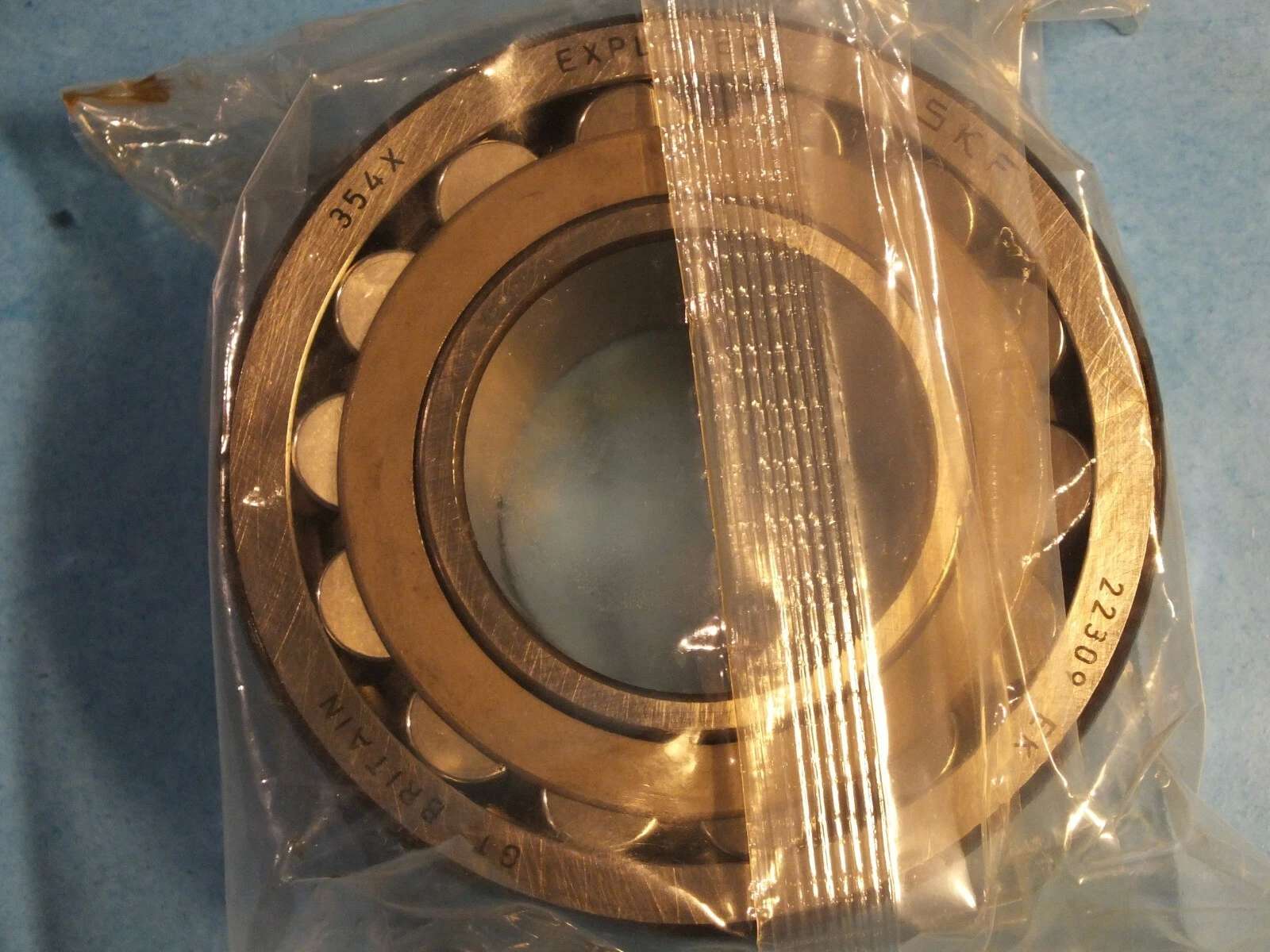

| SKF 22309 CCK/C3W33轴承 调心滚子轴承 |
SKF | 45 X 100 X 36 | Caloc本仓 | 英国 | 10 | 663.04 | ￥576.56 | |
| FAG 22309ESK轴承 调心滚子轴承 |
FAG | 45 X 100 X 36 | caloc广州仓 | 82 | 403.15 | ￥335.96 |
