S7009CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：75 mm，厚度：16 mm。
价格区间：￥67.75 - ￥2381.42【详情】
前缀列表：【S：标准密封型】后缀列表：【C：15° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【SU：单个万能组合】
S7009CTP4SU属于超高精密角接触球轴承系列中的标准密封型号。该轴承内径为45毫米，外径75毫米，厚度为16毫米，结构紧凑。
此类轴承通常采用优质钢材制造，内部经过精密的几何设计与加工，以实现较低的运转振动与噪音。接触角的设计使其能够承受径向与轴向的复合载荷，尤其适用于需要高刚性和精确回转精度的场合。后缀“SU”常表示其为非接触式密封结构，有助于在防止润滑剂逸出的同时阻挡外部污染物侵入，从而维持长期的性能稳定性。
在应用方面，它常见于各类高速主轴、精密机床、电主轴以及测量仪器等设备中，满足对旋转精度和动态性能有较高要求的工况。其密封设计延长了润滑维护周期，提升了在轻微污染环境下的适用性。选型时需结合实际的载荷条件、转速范围及精度需求进行综合评估。
S
7
0
0
9
C
T
P
4
S
U
S：标准密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
09：内径：45 mm
C：15° 接触角
T：聚酰胺保持架
P4：P4 级精度
SU：单个万能组合
S：
标准密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
09：
内径：45 mm
C：
15° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
SU：
单个万能组合

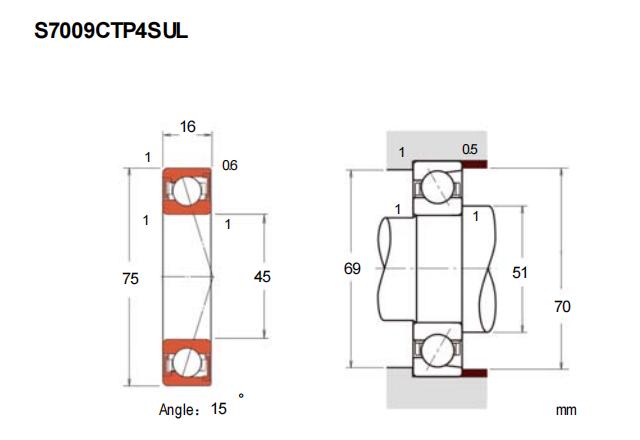

| 公称型号 | ||
| 标准钢球密封型 | S7009CTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 75 |
| 厚度（单列） | B | 16 |
| 厚度（多列） | T | |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 25.6 |
| 基本额定静载荷 | C0r | 19.3 |
| 极限载荷(KN) | ||
| 轴向-单个 | 12.4 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 15.4 | |
| 作用点(mm) | ||
| a | 16 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 19200 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 51 | |
| Da(max) | 69 | |
| Db(max) | 70 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 80 |
| 轻预紧 | L | 144 |
| 中预紧 | M | 338 |
| 重预紧 | H | 695 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 45 |
| 轻预紧 | L | 57 |
| 中预紧 | M | 84 |
| 重预紧 | H | 120 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -3 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -19 |
| 重预紧 | H | -33 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.238 | ||
