| 公称型号(英制单列) | ||

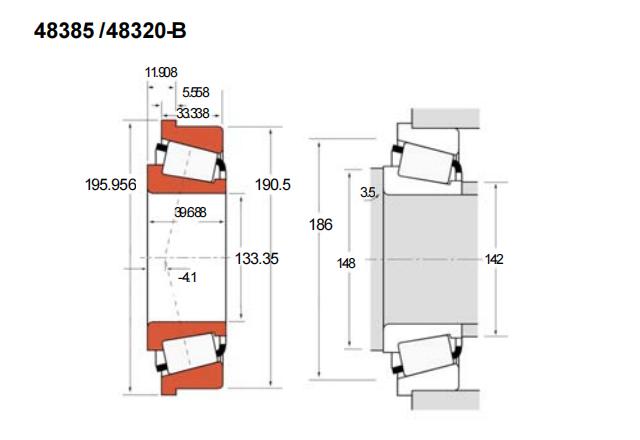

| TSF法兰型(内圈/外圈) | 48385/48320-B | |
| 主要尺寸(mm) | ||
| 内径 | d | 133.35 |
| 外径 | D | 190.5 |
| 厚度 | B | 39.688 |
| 外圈厚度 | C | 33.338 |
| T1 | 11.908 | |
| 作用点a | -4.1 | |
| 法兰尺寸(mm) | ||
| D1 | 195.956 | |
| C2 | 5.558 | |
| ISO L10额定载荷(KN) | ||
| 静载C0 | 542 | |
| 动载C1 | 262 | |
| 长寿命动载(KN) | ||
| 径向C90 | 67.9 | |
| 轴向Ca90 | 37.3 | |
| 轴肩(mm) | ||
| R(max) | 3.5 | |
| da | 142 | |
| db | 148 | |
| 座腔(mm) | ||
| Da | 186 | |
| 常数e | 0.32 | |
| 载荷系数 | ||
| K | 1.87 | |
| Y | 1.82 | |
| 几何系数 | ||
| G1 | 404 | |
| G2 | 95.6 | |
| Cg | 0.1209 | |
| 重量(kg) | 3.6 | |
