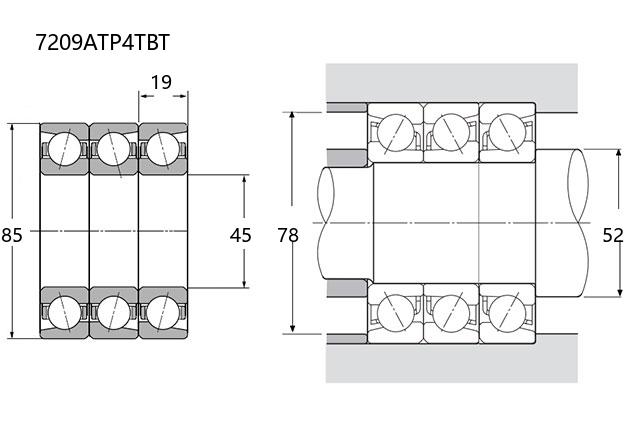

7209ATP4TBT轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：85 mm，厚度：57 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：30° 接触角】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【TBT：三列背靠背串联（<>>）配对】
7
2
0
9
A
T
P
4
T
B
T
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
09：内径：45 mm
A：30° 接触角
T：聚酰胺尼龙保持架
P4：P4 级精度
TBT：三列背靠背串联（<>>）配对
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
09：
内径：45 mm
A：
30° 接触角
T：
聚酰胺尼龙保持架
P4：
P4 级精度
TBT：
三列背靠背串联（<>>）配对
| 公称型号 | ||
| 标准钢球型 | 7209ATP4TBT | |
| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 85 |
| 厚度（单列） | B | 19 |
| 厚度（多列） | T | 57 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 118.5 |
| 基本额定静载荷 | C0r | 80.1 |
| 极限载荷(KN) | ||
| 轴向-单个 | 18 | |
| 接触角 | ||
| 度 | ° | 30 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 28.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 11600 |
| 油润滑 | Oil | 15400 |
| 安装尺寸(mm) | ||
| da(min) | 52 | |
| Da(max) | 78 | |
| Db(max) | 80 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 450 |
| 中预紧 | M | 1084 |
| 重预紧 | H | 1905 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 100 |
| 轻预紧 | L | 212 |
| 中预紧 | M | 292 |
| 重预紧 | H | 363 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -20 |
| 重预紧 | H | -30 |
| 轴承组合 | ||
| 方式 | <>> | |
| 列数 | 3 | |
| 重量(Kg) | ||
| 1.23 | ||
