HC7909ELRTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：68 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：尼龙保持架】【P4：ISO 4级精度】【DU：双列万能配对】
HC7909ELRTP4DU型轴承属于超高精密角接触球轴承，基本尺寸为内径45毫米、外径68毫米、厚度24毫米，适用于对结构紧凑性有较高要求的应用场景。该轴承采用陶瓷球作为滚动体，在高速运转条件下可有效降低离心力影响，并减弱运动过程中的摩擦热效应。油气润滑系统的适配设计使其能够维持稳定的润滑膜层，从而支持更高的转速极限并延长使用寿命。
由于其接触角结构特性，该型号能够同时承受径向与轴向复合载荷，尤其适合需要高刚性和精确旋转定位的工况。在高速主轴上使用时，可显著降低振动与噪声水平，有助于提升系统整体稳定性。材料的热膨胀系数较低，在温度波动环境中仍能保持预紧力相对稳定。
此类轴承通常应用于精密机床、电主轴及高转速传动模块中，其内部游隙与精度等级经过优化匹配，可满足精密设备对运动平稳性的严苛需求。与同规格钢球轴承相比，在高速工况下的温升控制表现更为突出，有利于保持长期运行精度。
H
C
7
9
0
9
E
L
R
T
P
4
D
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
09：内径：45 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：尼龙保持架
P4：ISO 4级精度
DU：双列万能配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
09：
内径：45 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
尼龙保持架
P4：
ISO 4级精度
DU：
双列万能配对
| 公称型号 | ||
| 油气润滑-高速陶瓷球型 | HC7909ELRTP4DU | |

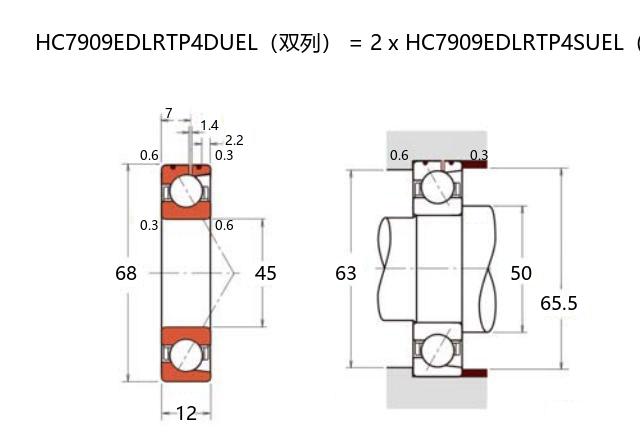

| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 68 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | 24 |
| BN | 2.2 | |
| SN | 7 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 23.2 |
| 基本额定静载荷 | C0r | 16 |
| 极限载荷(KN) | ||
| 轴向-单个 | 9.85 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 19.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 28400 |
| 油润滑 | Oil | 44300 |
| 安装尺寸(mm) | ||
| da(min) | 50 | |
| Da(max) | 63 | |
| Db(max) | 65.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 265 |
| 中预紧 | M | 539 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 76 |
| 轻预紧 | L | 136 |
| 中预紧 | M | 177 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -15 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.222 | ||
