706CTP4SU轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：6 mm，外径：17 mm，厚度：6 mm。
价格区间：￥24.42 - ￥961.5【详情】
后缀列表：【C：接触角 15°】【T：聚酰胺树脂保持架】【P4：ISO 4级精度】【SU：单列万能配对】
706CTP4SU是一款标准型精密角接触球轴承，属于超高精密轴承系列。其基本尺寸为内径6毫米、外径17毫米、厚度6毫米，结构紧凑，适用于空间受限的精密机械场合。
该轴承采用15度接触角设计，具备良好的径向与轴向联合负载承载能力，运行平稳度高。P4级精度确保了旋转部件具有极低的跳动误差和运行噪声，有助于提升主机的动态性能。保持架经过优化，有利于在高速工况下维持稳定的润滑状态并减少摩擦发热。此类轴承常应用于高转速主轴、精密仪器、高速电机等对旋转精度和刚性有较高要求的领域。
选型时需注意其通常以预载荷配对形式提供，安装时应根据实际工况合理调整预紧力，以平衡刚度与温升效应。在适当的润滑与维护条件下，该型号轴承能够支持设备实现长期稳定的精密运转。
7
0
6
C
T
P
4
S
U
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
6：内径代号，内径：6 mm
C：接触角 15°
T：聚酰胺树脂保持架
P4：ISO 4级精度
SU：单列万能配对
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
6：
内径代号，内径：6 mm
C：
接触角 15°
T：
聚酰胺树脂保持架
P4：
ISO 4级精度
SU：
单列万能配对
| 公称型号 | ||
| 品牌：CALOX | 标准钢球型 | 706CTP4SU |

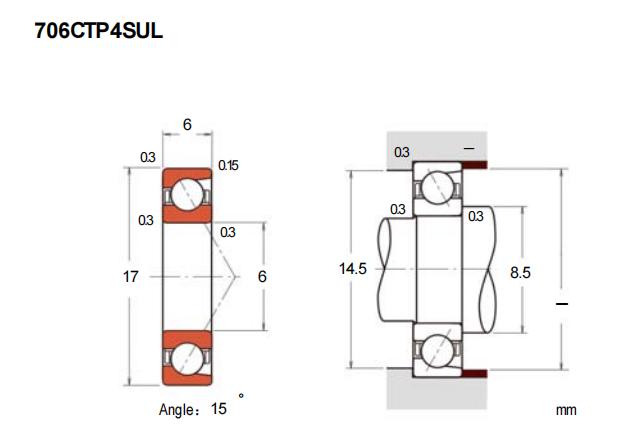

| 主要尺寸(mm) | ||
| 内径 | d |
6 |
| 外径 | D |
17 |
| 厚度（单列） | B |
6 |
| 厚度（多列） | T |
- |
| 倒角尺寸 | r(min) | 0.3 |
| r1(min) | 0.15 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 2.15 |
| 基本额定静载荷 | C0r | 0.845 |
| 极限载荷(KN) | ||
| 轴向-单个 | 0.765 | |
| 接触角 | ||
| 度 | ° |
15 |
| 系数 | ||
| fo | 12.4 | |
| 作用点(mm) | ||
| a | 4.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 100000 |
| 油润滑 | Oil | 153000 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 8.5 |
| Da(max) | 14.5 | |
| Db(max) | - | |
| ra(max) | 0.3 | |
| rb(max) | - | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 1.5 |
| 轻预紧 | L | 7.9 |
| 中预紧 | M | 15 |
| 重预紧 | H | 32 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 4.3 |
| 轻预紧 | L | 8.3 |
| 中预紧 | M | 11 |
| 重预紧 | H | 15 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 10 |
| 轻预紧 | L | 6 |
| 中预紧 | M | 3 |
| 重预紧 | H | -2 |
| 轴承组合 | ||
| 高可推荐 | 方式 | 万能 |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.006 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB 706C/P5轴承 角接触球轴承-标准型 |
HRB | 6 X 17 X 6 | 华东 | 哈尔滨 | 16 | 28.33 | ￥24.42 | |
| NSK 706CTYNP5轴承 标准型精密角接触球轴承 |
NSK | 6 X 17 X 6 | 华东 | 日本 | 1 | 122.12 | ￥94.67 | |
| KOYO 706C-5GM FGP4U轴承 精密角接触球轴承 |
KOYO | 6 X 17 X 6 | 华东 | 日本 | 90 | 187.69 | ￥164.64 | |
| SKF 706 CDGA/P4A轴承 超精密角接触球轴承D设计 |
SKF | 6 X 17 X 6 | 华东 | 意大利 | 2 | 931.45 | ￥751.17 | |
| SNFA EX6 7PE1 UL轴承 精密角接触球轴承-标准型 |
SNFA | 6 X 17 X 6 | 华北 | 意大利 | 2 | 961.5 | ￥751.17 | |
| FAG B706-C-T-P4S-UL轴承 超精密角接触球轴承 |
FAG | 6 X 17 X 6 | 华北 | GBT英国 | 6 | 710.02 | ￥591.68 |
